闸阀-锻钢闸阀
时间:2014-03-19 23:35来源:未知 作者:流量计 点击:次
【产品用途】 锻钢闸阀适用于 Class150~2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质 【执行标准】 设计
|
【产品用途】
锻钢闸阀适用于 Class150~2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
【执行标准】
设计规范：JB/T 7746、API602
结构长度：JB/T 7746、工厂规范
承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验：JB/T 9092、API598
压力-温度：GB/T 9131、ANSI B16.34
产品标识：GB/T 12220、MSS SP25
供货规范：JB/T 7928
【性能规范】
|
试验项目
|
强度试验
|
密封试验
|
气密封试验
|
适用温度（℃）
|
适用介质
|
|
1.6
|
2.4
|
1.73
|
0.6
|
≤425
|
水、蒸汽、油品
|
|
2.5
|
3.8
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
|
10.0
|
15.0
|
11.0
|
|
16.0
|
24.0
|
17.6
|
|
800Lb
|
21.0
|
15.4
|
≤200
|
腐蚀性介质
|
【主要零部件材料】
|
零件名称
|
零部件材料
|
|
阀体、阀盖
|
25
|
|
闸板、阀瓣
|
2Cr13
|
|
阀杆
|
2Cr13
|
|
密封圈
|
1Cr13+HF
|
|
填料
|
柔性石墨
|
|
垫片
|
18-8/柔性石墨
|
|
螺栓
|
35/35CrMo
|
主要外形和连接尺寸
| 公称通径 |
主要外形尺寸和连接尺寸 |
| L |
d |
S |
L1 |
T |
L2 |
H |
D0 |
| Z41H-16C Z41H-25 Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40 |
| 15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
| 20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
| 25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
| 32 |
120 |
28 |
43 |
14 |
1? |
21 |
201 |
166 |
| 40 |
135 |
36 |
49 |
15 |
1? |
21 |
227 |
180 |
| 50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
| Z41H-64 Z11H-64 Z61H-64 |
| 15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
| 20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
| 25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
| 32 |
130 |
28 |
43 |
14 |
1? |
21 |
212 |
180 |
| 40 |
150 |
36 |
49 |
15 |
1? |
21 |
231 |
180 |
| 50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
| Z41H-100 Z11H-100 Z61H-100 |
| 15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
| 20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
| 25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
| 32 |
130 |
28 |
43 |
14 |
1? |
21 |
212 |
180 |
| 40 |
150 |
36 |
49 |
15 |
1? |
21 |
231 |
180 |
| 50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
| Z41H-160 Z11H-160 Z61H-160 |
| 15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
| 20 |
160 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
| 25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
| 32 |
130 |
28 |
43 |
14 |
1? |
21 |
212 |
180 |
| 40 |
150 |
36 |
49 |
15 |
1? |
21 |
231 |
180 |
| 50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |

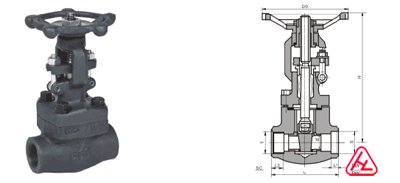

【结构图片】
