楔式闸阀
时间:2014-03-19 23:31来源:未知 作者:流量计 点击:次
【产品用途】 楔式闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置 【产品特点】 1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小 2、密封面采用不锈钢和硬质合金，使用寿命长 3、采用柔性石墨填料、密
|
【产品用途】
楔式闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置
【产品特点】
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
【执行标准】
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
【性能规范】
|
公称压力PN（MPa）
|
壳体
|
试验压力（MPa）
|
上密封
|
|
密封（液）
|
密封（气）
|
|
1.6
|
2.4
|
1.8
|
0.6
|
1.8
|
|
2.5
|
3.8
|
2.8
|
0.6
|
2.8
|
|
4.0
|
6.0
|
4.4
|
0.6
|
4.4
|
|
6.4
|
9.6
|
7.0
|
0.6
|
7.0
|
|
10.0
|
15.0
|
11.0
|
0.6
|
11.0
|
|
16.0
|
24.0
|
18.0
|
0.6
|
18.0
|
【适用介质和适用温度】
|
壳体材料
|
适用介质
|
适用温度（℃）
|
|
碳素钢（C型）
|
水、蒸汽、油品
|
≤425
|
|
铬镍钛钢（P型）
|
硝酸类
|
≤200
|
|
铬镍钼钛钢（R型）
|
醋酸类
|
≤200
|
|
铬钼钢（I型）
|
水、蒸汽、油品
|
≤550
|
【主要零件材料】
|
阀体、阀盖
|
阀板、阀座
|
阀杆
|
阀杆螺母
|
填料
|
手轮
|
|
碳素钢
|
优质碳钢＋硬质合金或不锈钢
|
铬不锈钢
|
铝青铜
|
石墨石棉盘根
|
可锻铸铁
|
|
铬镍钛钢
|
不锈钢、不锈钢＋硬质合金
|
铬镍钛不锈钢
|
铝青铜
|
浸聚四氟乙烯
|
可锻铸铁
|
|
铬镍钼钛钢
|
不锈钢、不锈钢＋硬质合金
|
铬镍钼钛不锈钢
|
铝青铜
|
浸聚四氟乙烯
|
可锻铸铁
|
|
铬钼钢
|
合金钢＋硬质合金
|
铬钼铝钢
|
铝青铜
|
柔性石棉＋33.4
|
可锻铸铁
|
闸阀主要连接外型尺寸
| 型 号 |
公称通径
DN(㎜) |
尺寸 |
重量（㎏） |
| L |
D |
D1 |
D2 |
b-f |
z-фd |
H |
Do |
Z41T/W/H
-10 |
40 |
165 |
145 |
110 |
85 |
18-3 |
4-ф18 |
245 |
135 |
10 |
| 50 |
178 |
160 |
125 |
100 |
20-3 |
4-ф18 |
286 |
180 |
18 |
| 65 |
190 |
180 |
145 |
120 |
20-3 |
4-ф18 |
320 |
180 |
22 |
| 80 |
203 |
195 |
160 |
135 |
22-3 |
4-ф18 |
373 |
200 |
2735 |
| 100 |
229 |
215 |
180 |
155 |
22-3 |
8-ф18 |
428 |
200 |
34 |
| 125 |
254 |
245 |
210 |
185 |
24-3 |
8-ф18 |
513 |
240 |
49 |
| 150 |
267 |
280 |
240 |
210 |
24-3 |
8-ф23 |
582 |
240 |
66.5 |
| 200 |
330 |
335 |
295 |
265 |
26-3 |
8-ф23 |
730 |
320 |
107 |
| 250 |
380 |
390 |
350 |
320 |
28-3 |
12-ф23 |
897 |
320 |
168 |
| 300 |
420 |
440 |
400 |
368 |
28-4 |
12-ф23 |
1032 |
400 |
220 |
| 350 |
450 |
500 |
460 |
428 |
30-4 |
16-ф23 |
1170 |
400 |
290 |
| 400 |
480 |
565 |
515 |
482 |
30-4 |
16-ф25 |
1330 |
500 |
450 |
| 450 |
510 |
615 |
565 |
532 |
32-4 |
20-ф25 |
1460 |
500 |
580 |
| 500 |
540 |
670 |
620 |
585 |
34-4 |
20-ф25 |
1727 |
500 |
830 |
| 600 |
600 |
780 |
725 |
685 |
36-5 |
20-ф30 |
2072 |
500 |
1160 |

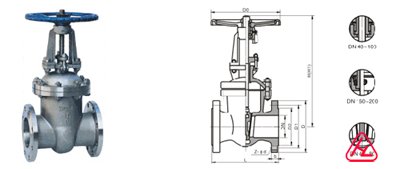

【结构图片】
(责任编辑：admin) |
|
|
