在旁通管中安装雷达液位计

在旁通管中安装雷达液位计

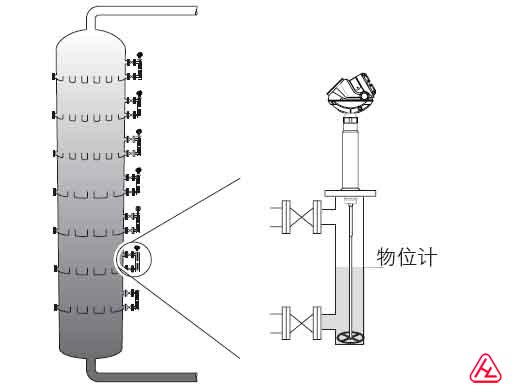

1 高温/低压或者高压/低温 - 物位测量应用特点

• 沸腾的液体使得返回到雷达液位计的信号强度变低了，尤其是碳氢化合物产品，例如原油蒸馏塔中的石油和柴油。

• 产品可能是非常黏稠的，并会因此在旁通管内和导波杆上形成厚厚的堆积物。

A: 在低压至中压，温度很高的情况下 - 推荐使用HTHP密封

典型应用

• 蒸馏塔（下部）

• 柏油／沥青

• 石脑油

• 焦化装置给料

B: 低到中等温度范围下高压 - 推荐使用HTHP密封



典型应用

• 压缩机和有关的气液分离器与涤气器

• 反流／重沸器

• 脱丁烷塔

• 脱丙烷塔A类与B类典型案例

• 向您推荐只带有单根导波杆的5301型雷达液位计产品，该系列产品的可选代码为“4A”或者“5A”。如果需要，产品中应包括定心环。

• 可以在旁通管中使用挠性导波杆。如果使用了挠性导波杆，应选用轻重量型（W2）和定心圆盘。这有助于使下门阀值范围达到最低。

• 温度影响：

- 在高温应用条件下，应使用高温高压密封。最高温度可达到750 °F（400°C）。

- 在高压中等温度应用条件下，应使用高压密封。

- 使用选择码为“Sx”的金属定心圆盘。

• 在极低信号强度应用条件下，建议启动导波杆末端探测功能（PEP）变送器固件功能。

• 绝缘旁通管来减少冷凝量。

注释

在某些工艺中，由于流体太粘而不适合在旁通管中使用，例如减压渣油塔。在这种情况下，推荐使用带有嵌入式接头的差压变送器。

如果温度低于300°F（150°C），并且压力小于580psi（40 bar），可以使用标准罐密封来代替高压密封。例如，适合将这种密封用在蒸馏塔的上部。

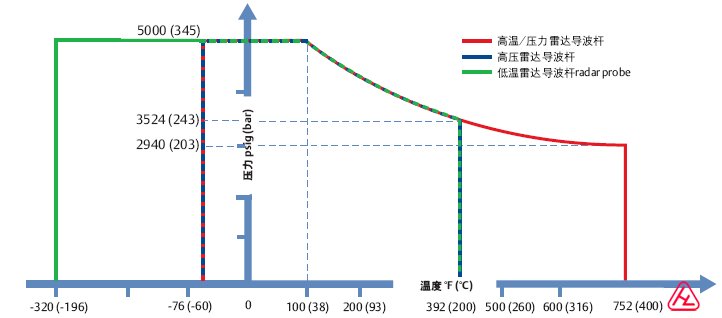

高温高压密封、高压密封和低温密封的温度与压力额定值关系曲线图。
