9901 - 工艺物位仪表用旁通管

9901 - 工艺物位仪表用旁通管

1 介绍

9901旁通管是一种从外部将罗斯蒙特系列工艺物位计安装到容器上的旁通管

（图3.3.1）。

从外部将仪表安装到旁通管中，是指可在保持设备运行的同时，将仪表隔离来进行常规保养维护。这对于不允许在容器内安装仪表的罐内阻碍物也是有用的。



图1

在解决了应用难题时，这种方法提供了许多优点：

罐内的阻碍物包括：

• 搅拌器

• 热交换器

• 内部构件

仪表的隔离：

• 现场维修

• 安全

• 危险液体

• 高压

• 高温

盛有湍急介质容器的条件：

• 旁通管起到了导波管的作用。

2 旁通管

也被称作笼子或笼头的旁通管，里面容纳了被测量的液体和仪表传感部件。

在允许安装到容器上的旁通管上，拥有两种工艺接

头。

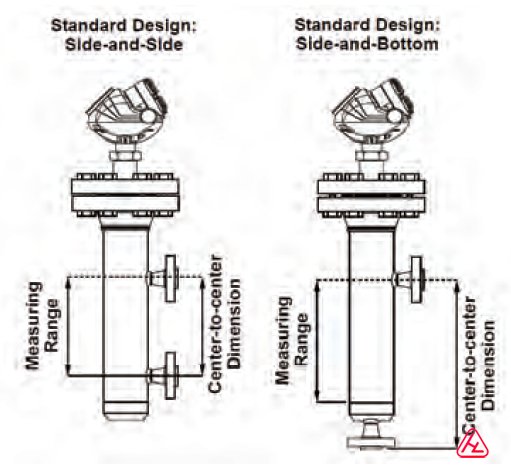

图2 展示了最常用的构造

通过法兰连接的或者螺纹连接的仪表接头将仪表安装到旁通管的顶部。螺纹连接型接头可用于垂直浮球物位开关。

标准材质为碳钢和不锈钢，也可以按要求提供其它材质。

3 旁通管设计

依据ASME B31.3标准设计9901型的旁通管, 并且设计符合压力设备指令（PED）的要求。

在旁通管的整个制造过程中，使用了依照EN ISO15614-1:2004和ASME锅炉与压力容器规范第IX节制成的焊口颈法兰与全焊透焊缝。所有的焊工均取得了EN 287-1:2004和ASME锅炉与压力容器规范第IX节规定的资质。

所有的构件材料均具有EN 10204 3.1型证书规定的完全可追溯性。

按照标准对9901型产品执行了水压测试。也执行了全范围无损检测（NDT）。
