无纸记录仪批量控制操作

无纸记录仪批量控制操作

1.       批量控制画面

本功能为可选项，选型不选本功能则无此操作画面。

1  功能介绍



A：批号：指示批量控制的序号，会随每次批量控制自动递增。

B：批量累积值：指示本批控制的实时累积量值。新一批控制开始前应被清零。

C：总累积值：显示到当前为止的总累积量数值。在“流量组态”菜单中“清零”项组“Y”会将批号和总累积值清零。

D：操作提示：启动键为“∧通道”键；停止键为“∨时标”键；清零键为“＞追忆”键。

E：批量控制状态：“开”即开始批量控制，正在进行累加，报警输出触点1闭合；“关”即停止批量控制，报警输出触点1断开，累加停止；

2  操作介绍

在本画面中，

u       按“翻页”键可以切换到实时曲线画面；

u       按“＞追忆”键：在“关”状态下，手动对上一次批量累积值清零；

u       按“∧通道”键：启动键，按下后“开”标志出现，开始批量控制，报警输出触点1闭合，进行累加；

◆       按“∨时标”键：停止键，按下后“关”标志出现，停止批量控制，报警输出触点1断开，累加停止；

u       同时按住“翻页”键和“＜追忆”键两秒钟，就可以进入组态画面。

例如：

设定本批的累积量为100Kg，由于设备系统滞后，需要有提前量0.5Kg，自动清零。

在批量控制组态中设定如下：

                    批量---------------995

                    倍率----------------2

                    清零--------------自动

则用户按下启动键，报警输出触点1闭合，仪表开始累积，当累积量达到99.5Kg时，触点1断开，送料停止，设备内的滞留余料0.5Kg送入，本批刚好达到100Kg，本批控制完成。下批开始前用户按下启动按钮（“∧通道”键），仪表自动清除上一次的批量累积值，报警输出触点1闭合，重新开始累积下一批。

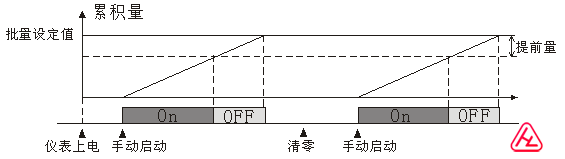

批量控制记录仪控制流程：

1)        仪表手动启动（用户按下启动键），“开”标志出现，报警输出触点1闭合，仪表开始对通道1的流量信号进行累积，当累积到设定值（批量设定值-提前量），报警输出触点1断开，停止送料，此时如还有瞬时流量输入，仪表将继续累积。

2)        仪表输出停止信号（报警输出触点1断开）后，本批次累积结束，下批次累积需再次手动启动。

3)        下批次累积前需清除上一批次的批量累积值，用户可选“手动清零”或“自动清零”。“自动”表示上批工作完成，用户按下启动按钮（“∧通道”键）时，仪表自动清除上一次的批量累积值，并重新开始累积。“手动” 表示上批工作完成，用户下次累积前需按下清零按钮（“＞追忆”键）才清除上一次的批量累积值，再按下启动按钮（“∧通道”键）才重新开始累积。无论手动清零还是自动清零都只是清除批量累积量，而总累积量不会被清除。

注意： 通道1“流量组态”中“清零” 选项组成“是”，将清除总累积量和批次值。
