空腔振荡气体流量计介绍

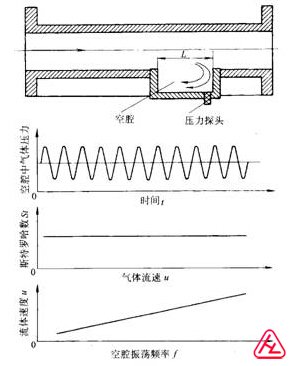

空腔振荡气体流量计是利用流体流过沿壁空腔而产生振荡的原理制成的流量计。与涡街流量计相似，其振荡频率正比于来流速度，只是结构上以一矩形空腔代替插入测量管中的旋涡发生体。其简单结构和工作原理如图8-28所示。





发表了75mm和100mm等几种测量管尺寸的空腔流量汁的实验数据。实验在压力为O.1-5.56MPa，雷诺数为5′104～7′106的条件下进行，结果表明如下：
1）空腔振荡频率线性地正比于气体流速；
2）在试验雷诺数范围内，斯特罗哈数是常数；
3）适合的空腔形状设计可以产生足够的振荡，且不同的矩形空腔尺寸（长×宽×深）对应的输出频率略有差异；
4）振荡频率与气体压力无关；
5）振荡压力信号的幅值与管道中流动气体的动力压头成正比。
由于流量测量只在管壁形成的矩形空腔中进行，整个仪表再无其他阻碍流体流动的部件，所以空腔流量计的压力损失是微不足道的。
