气体流量计

  • 产品编号:CQ00103L
  • 规格型号:
  • 产品品牌:
  • 计量单位:
  • 上架日期:2020-05-23 06:19
  • 浏览次数:
  • 适用于:

    气体,空气,氧气,氮气,一氧化碳,二氧化碳,甲烷,乙烷

分享到:
商品介绍

 在工业生产中常常需要对相关气体进项计量,那么选择好一款合适的流量计就自关重要,在流量计的选择上,我们要注意哪些了,下面我们就结合常用的几款仪表来谈一谈选型的问题

一、常用的气体流量计
测量气体的流量计非常多,像智能涡街流量计,智能旋进漩涡流量计,气体涡轮流量计金属管浮子流量计,热式气体质量流量计,罗茨流量计孔板流量计类的节流装置,阿牛巴流量计类的巴类流量计等等,但每款流量计都有自己的流量范围,都有一定的优点与局限性。
1.智能涡街流量计:管径:DN15-300mm(更大的可以做插入式),温度范围:-20-320度,压力范围:0-4mpa,表体材质:304不锈钢,304不锈钢内衬四氟
主要适用于:蒸汽,压缩空气,常规气体,有腐蚀性气体

智能涡街流量计
口径 气体 测量范围(m3/h) 口径 气体 测量范围(m3/h)
DN15 3-12 DN80 80-800
DN20 6-30 DN100 120-1200
DN25 9-55 DN125 200-2000
DN32 12-120 DN150 300-3000
DN40 20-200 DN200 500-5000
DN50 30-300 DN250 800-8000
DN65 50-500 DN300 1100-11000


2. 智能旋进漩涡流量计:管径:DN20-200mm,温度范围:-20-80度,压力范围:0-4mpa,表体材质:铸铝合金,304不锈钢
主要适用于:天然气,压缩空气,常规气体

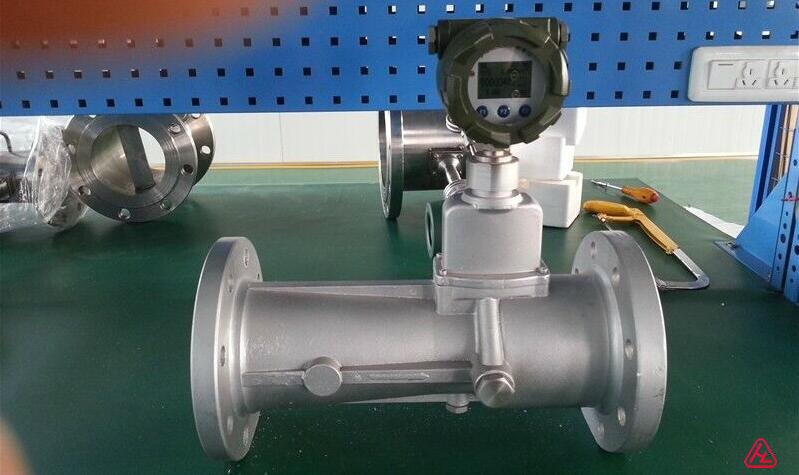

 智能旋进漩涡流量计


口径(mm) 流量范围(m³/h) 口径(mm) 流量范围(m³/h)
DN20 1.2-15 DN80 28-400
DN25 2.5-30 DN100 50-800
DN32 4.5-60 DN150 150-2250
DN40 8-100 DN200 360-3600
DN50 10-150


3.气体涡轮流量计:管径:DN25-400mm,温度范围:-20-80度,压力范围:0-4mpa
表体材质:304不锈钢,碳钢
主要适用于:天然气,常规气体

气体涡轮流量计

口径(mm) 标准量程(m3/h) 扩展量程(m3/h)
DN25 S 2.5-25 W 4-40
DN40 S 5-50 W 6-60
DN50 S1 6-65 W1 5-70
S2 10-100 W2 8-100
DN65 S 15-200 W 10-200
DN80 S1 13-250 W 10-160
S2 20-400
DN100 S1 20-400 W 13-250
S2 32-650
DN125 S 25-700 W 20-800
DN150 S1 32-650 W 80-1600
S2 50-1000
DN200 S1 80-1600 W 50-1000
S2 130-2500
DN250 S1 130-2500 W 80-1600
S2 200-4000
DN300 S 200-4000 W1 130-2500
W2 320-6500
DN350 S 400-8000
DN400 S 650-13000
4.金属管浮子流量计:管径:DN25-150mm,温度范围:-20-140度,压力范围:0-4mpa,表体材质:304不锈钢,304不锈钢内衬四氟
主要适用于:小流量气体,有腐蚀性气体
口径 浮子号 空气(Nm3/h,0.1mpa20℃) 口径 浮子号 空气(Nm3/h,0.1mpa20℃)
DN15 F15.0 0.03-0.3 DN50 F50.0 -
F15.1 0.05-0.5 F50.1 18-180
F15.2 0.07-0.7 F50.2 25-250
F15.3 0.11-1.1 F50.3 40-400
F15.4 0.18-1.8 F50.4 -
F15.5 0.28-2.8 F50.5 100-1000
F15.6 0.48-4.8 DN80 F80.0 -
F15.7 0.7-7 F80.1 -
F15.8 1.0-10 F80.2 100-1000
F15.9 1.6-16 F80.3 120-1200
DN25 F25.0 1.6-16 F80.4 180-1800
F25.1 3.0-30 DN100 F100.0 -
F25.2 4.5-45 F100.1 180-1800
F25.3 - F100.2 -
F25.4 7.0-70 F100.3 300-3000
F25.5 - DN150 F150.0 -
F25.6 11-110 F150.1 300-3000
F25.7 - F150.2 400-4000
F25.8 18-180 F150.3 -
5.热式气体质量流量计:管径:DN25-1400mm,温度范围:-20-120度,压力范围:0-4mpa,表体材质:304不锈钢
主要适用于:大管径小流量干燥气体
DN (mm)  最小(kg/h)  常用*(kg/h)  最大(kg/h)
25 0-1.14  0-78  0-204
40 0-2.92  0-194  0-525
50 0-4.57  0-310  0-822
80 0-11.7  0-775  0-2,106
100 0-18.3  0-1,292  0-3,291
150 0-41.1  0-2,584  0-7,404
200 0-73.1  0-5,168  0-13,161
250 0-114  0-7,752  0-20,564
300 0-165  0-11,162  0-29,613
400 0-292  0-19,845  0-52,645
500 0-457  0-31,008  0-82,257
600 0-658  0-44,652  0-118,450
700 0-896  0-60,775  0-161,224
800 0-1,170  0-79,380  0-210,578
900 0-1,481  0-100,465  0-266,513
1000 0-1,828  0-124,032  0-329,028
1200 0-2,632  0-178,606  0-473,801
1500 0-4,113  0-279,072  0-740,314
2000 0-7,312  0-496,128  0-1,316,113
6.罗茨流量计:管径:DN25-400mm,温度范围:-20-80度,压力范围:0-4mpa,表体材质:铸铝合金,碳钢
主要适用于:天然气,干净气体,不能有渣滓
通径 起步流量 流量上限 通径 起步流量 流量上限
(mm) m3/h m3/h (mm) m3/h m3/h
DN25 0.03 16 DN65 0.1 100
DN40 0.05 20 0.1 140
0.05 25 DN80 0.1 100
0.05 30 0.1 140
0.07 40 0.1 200
0.08 60 DN100 0.18 300
DN50 0.05 20 0.18 450
0.05 25 DN150 0.5 650
0.05 30 0.6 1000
0.07 40 DN200 0.8 1600
0.08 60 DN250 2 3000
0.08 85
7.孔板流量计阿牛巴流量计
需要提供具体的口径,介质,温度,压力,最大流量,最小流量等数据,通过软件计算确认是否使用

二、要知道所测量的介质是什么气体?
常用的气体有:蒸汽、天然气,空气,氮气,氧气,氨气,氩气,乙炔,二氧化碳,一氧化碳,氯甲烷,甲烷,二氯乙烷等等,有的气体是没有腐蚀性,有的气体是有很强的腐蚀性。
、要知道管道口径的大小是多少?
常用的管道是在DN15-DN300,更大或者更小的管道也有,就需要特殊考虑了

四,介质的工作温度,操作压力,耐压等级是多少?
介质工作温度:是指经过流量计时的最高温度,像蒸汽有: 250度以内的,350度以内的,550度以内的;天然气有:20度的,有40度的;压缩空气有:20度的, 50-80度的,110度的,烟气有:20-50度的,60-80度的,120-300度的,工作温度是考量选什么表的关键因素,温度的高低直接关系到仪表的使用寿命。
操作压力:是指经过流量计时的最高压力,蒸汽有:5-8kg的,也有3.8-4mpa的;天然气有:100kpa以内的,10kpa,以内的;空气有:5-6kg的,7-8kg的 等等。大家也许会想压力做的越不是越好吗?不是这样的,因为压力传感器也是有量程段的,在一定的量程段内,线性较好,精度较高,所以要知道操作压力。
耐压等级:一般是管道工作的最高压力的1.2-1.5倍的一个安全系数等级。
 五、要知道介质工作的流量范围是多少?
流量范围是工作状态下的最小用量和最大用量,因为仪表是有一个流量范围的区间限制,知道工作状态下的流量范围,对选择一款合适的流量计自关重要,可以排除在实际使用中因为流量过大,过小而产生的流量不走问题,主要是流量下限问题,也就是介质的最小用量,不能低于表的工作下限值。
因为气体是可压缩性介质,相同质量的气体,在不同温度,和不同压力下,所表现出来的体积是不同的,所以在这里就不的不要我们搞清楚一个问题,那就是流量的状态(标况还是工况)。
标况定义:标准状况的简称。简称为STP。通常指温度为0℃(273.15k)(也有指定温度为20℃(293.15k),)和压强为101.325千帕(1标准大气压,760毫米汞柱)的情况,使在比较气体体积时有统一的标准。气体的密度,除了特别说明的以外,都是指在标况下说的。(简单点说就是为了两种体积在比较是有个共同的基准线)
工况定义:指示工作温度,工作压力下显示出的体积(不一定是0℃(273.15k),101.325千帕)
工况和标况之间有一个换算的关系:气体状态方程:PV=nRT
因气体方程太过复杂,简化计算公式如下
标况流量=k*工况流量  *  (P+0.101325)/ 0.101325    *    293.15/(t+273.15)
 式中:k压缩系数,5MPa以下气体近似=1
P表压力,单位公斤力每平方厘米(kg)
t摄氏温度从公式中可以看出,温度变化1℃影响只有近300分之一,因此温度变化几度的,计算时一般只考虑压力的影响。


也就是:标况流量=工况流量*(压力+1)   (不适用于蒸汽)
(压力单位是kg,  1:是一个大气压;所得的流量状态是20℃,一个大气压时的流量)

第六、管道材质,仪表安装方向
提供估计的管道材质,选型参考,仪表安装方向是水平还是垂直安装等
 第七、供电电源
供电电源常规有24V供电,锂电池供电等
 第八、输出方式
有4-20ma电流输出,有RS485通讯输出,有GPRS无线远传输出等等
