楔形流量计

楔形流量计是介绍

    楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计，其检测件是一个V字形楔块（又称楔形节流件），它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。


楔形流量计特点

    1 重复性好、精确度高，经标定的楔形流量计，精度达0.5 级。
　　2 具有自清洁能力，无滞流区。
　　3 耐磨损、寿命长、可靠性高。
　　4 永久压损比孔板小。
　　5 一体型结构，现场安装无需安装导压管路，直接与管道进行螺纹或法兰连接。施工省时省力，维护方便。

楔形流量计概述
    楔形流量计是一块Ｖ型节流件，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游产生滞流。楔形流量计可用于粘滞性液体的流量测量，黏度可高达500mPa•S，如燃油、渣油、重油、亦可用于含悬浮颗粒的液固混合物，如浆状流体、污水等的流量测量，还可用于气体、蒸汽之类介质的流量测量。

楔形流量计参数指标

    1、 公称直径：25mm≤DN≤500mm
    2、 雷诺数范围：ReD最低可达300，最高可达106以上
    3、 公称压力：PN≤10MPa
    4、 工作温度：t≤350℃
    5、 精度：1级
流量方程：

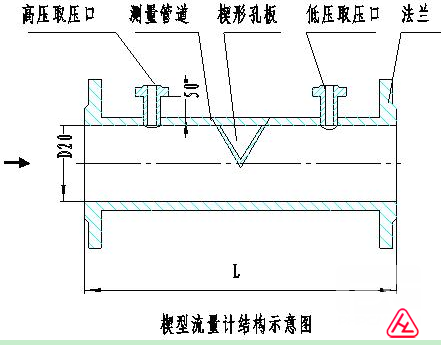

 楔形流量计一般与带远传瞙盒的差压变送器配套成一体，被测介质与引压管线及变送器隔离，因此可以用于脏污介质的测量。结构见下图：

安装要求

    楔形流量计上游侧最短直管段见下表：
