机翼测风装置

机翼测风装置具有压力小，安装前后直管较短，测量稳定的特点。适用于圆形或矩形管道的风量测量，机翼测风装置是目前国内电力行业一二次风量测量中运用最广的一种流量测量装置，它与其它测风装置比较有以下优点：
1、具有独特的机翼线型，能产生较大的差压，测量稳定。
2、采用双机翼或多机翼结构，装置本身长度短，并且所需上下游直管段也较短。一般前直管段0.6~1.0D,后直管段0.2D
3、压损较小，产生的压损不超过差压值的14%。
4、流束均匀稳定，对流体具有一定的整流作用。
5、安装维护方便。
6、精度较高，在最大流量的30～100%范围内，误差不超过2%。
型号：LGJYF-A(法兰联接)
           LGJYF-B(焊接)
取压方式：特殊取压
适用压力：≤1.6MPa
适用管径：DN80~4000mm    80*80~4000*4000mm

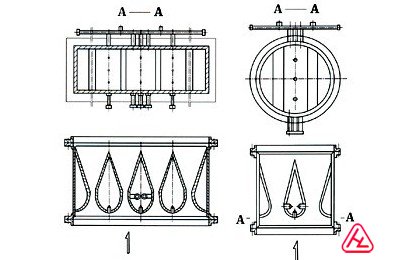

结构形式：(如右图所示)
