YWK-50压力控制器
时间:2014-12-11 20:53来源:未知 作者:蒸汽流量计 点击:次
YWK-50 压力控制器 YWK-50 压力控制器采用波纹管式传感器。可用于气体、蒸汽等气体介质和液体介质。控制器的设定值可调，调节范围-0.14Mpa。 YWK-50 型：采用酚醛压塑型粉壳体，为普通型。 ◇主要技术性能： 环境温度：-25～55℃ 外壳防护等级：YWK-50 IP40
YWK-50 压力控制器
YWK-50压力控制器采用波纹管式传感器。可用于气体、蒸汽等气体介质和液体介质。控制器的设定值可调，调节范围-0.1……4Mpa。
YWK-50型：采用酚醛压塑型粉壳体，为普通型。
◇ 主要技术性能：
环境温度：-25～55℃
外壳防护等级：YWK-50 IP40
抗振性能：YWK-50 10～60Hz 0.075mm
60～150Hz 10m/s2 |
触点容量：AC380V 3A（阻性）
DC220V 2.5A（阻性）
重复性误差：见规格表
机械寿命：105次 |
|
|
|
| ◇ 规 格： |
| ● 切换差可调 |
|
序号
|
设定值调节范围
MPa
|
切换差调节范围
MPa
|
设定值误差
MPa
|
重复性误差
MPa
|
备 注
|
|
1
|
-0.1……0
|
0.0065……0.026
|
±0.004
|
0.002
|
同序号6-11备注栏
|
|
2
|
0……0.1
|
0.006……0.028
|
±0.004
|
0.002
|
被控介质对黄铜、
锡青铜、铅锡焊料
无腐蚀作用
|
|
3
|
0……0.2
|
0.01……0.08
|
±0.008
|
0.004
|
|
4
|
0……0.3
|
0.025……0.1
|
±0.012
|
0.006
|
|
5
|
0……0.5
|
0.03……0.1
|
±0.02
|
0.01
|
|
6
|
0……0.8
|
0.07……0.25
|
±0.032
|
0.016
|
被控介质对
黄铜1Cr18Ni
9Ti不锈钢
铅锡焊料
无腐蚀作用
|
|
7
|
0……1
|
0.07……0.25
|
±0.04
|
0.02
|
|
8
|
0……1.5
|
0.1……0.28
|
±0.06
|
0.03
|
|
9
|
0……2
|
0.12……0.3
|
±0.08
|
0.04
|
|
10
|
0……3
|
0.15……0.5
|
±0.12
|
0.06
|
|
11
|
0……4
|
0.25……0.6
|
±0.16
|
0.08
|
|
|
|
|
| ◇ 设定值的调整： |
压力控制器的设定值调整步骤，举例说明如下：
[例]：选用0～0.8MPa规格的压力控制器，要求控制气体压缩机的输出压力保持在0.5～0.6MPa之间，具体操作步骤如下：
● 将控制器的开关接线端子接入压缩机电机的电源控制回路中（接1.3端子则降压接通，升压断开）。将被控气体导入控制器波纹管室。
● 旋动设定值调节杆，使指针指示在标度尺刻度0.5MPa上，此值即为下切换值。
● 接通电源，使压缩机工作，气体压力上升。反复调整切换差旋钮，使压力上升到0.6MPa（上切换值）时控制器开关切换。 |
|
|
|
| ◇ 外形及安装尺寸： |
|

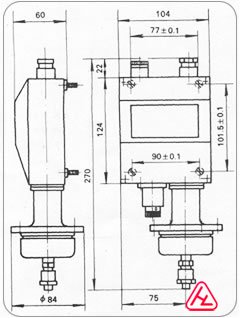

序号1、2规格的压力控制器
|

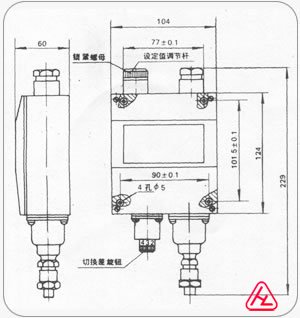

序号3～11规格的压力控制器
|
|
|
|
| ◇ 安装： |
|
● 打开表盖，将控制器垂直安装在仪表板上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。
● 取下锁紧螺母旋动调节杆，使指针指在所需控制的压力设定值上，拧紧锁紧螺母。
● 旋动切换差旋钮，以获取需要的切换差。
● 旋下接头将直径为6毫米的金属导压管的一断锡焊在套筒上，然后旋紧接头使连接管密封，
被控介质由金属导压管进入波纹管室，如下图所示。
|
|
YWK-50型压力控制器导压管连接图
|
| ● 复查安装是否妥切，装好表盖，接通电源。根据控制器使用情况，应作定期校对。 |
|
|
单刀双掷微动开关作用过程：
接线端1-3：压力下降至下切换值时接通。
接线端1-2：压力下降至下切换值时端开。
电缆：φ12船用或φ7.5三芯。 |
|
|
|
| ◇ 注意事项： |
|
● 控制器指针指示值为下切换值，设定值调节范围即下切换值调节范围。
● 切换差旋钮上数字仅表示切换差值的大小程度而非实际值，实际值应从标准表读取。
● 被控介质压力不超过某一给定压力值时，指针应调整在比给定值低一个切换差值（即下切换
值）的位置上，调整完毕后，不准再旋动切换差旋钮。
● 规格表中给的切换差调节范围是指保证提供的最小调节范围，实际范围可比表列略宽。
|
(责任编辑：admin) |
|
|
