安装调节阀的五大要点

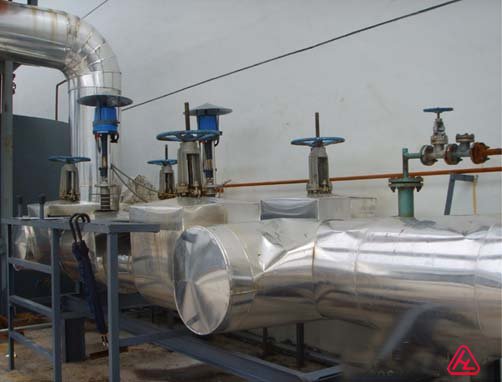

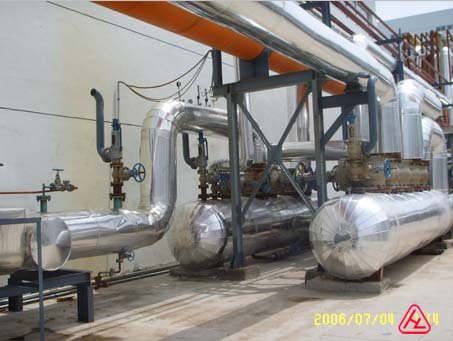

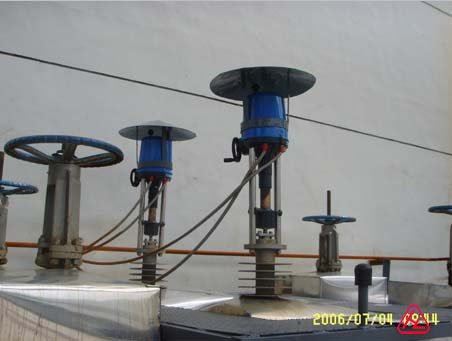

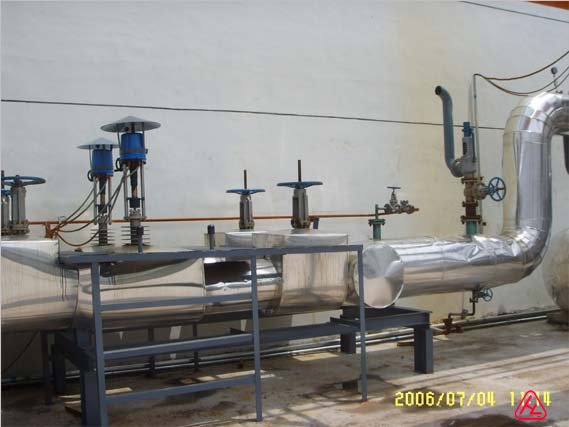

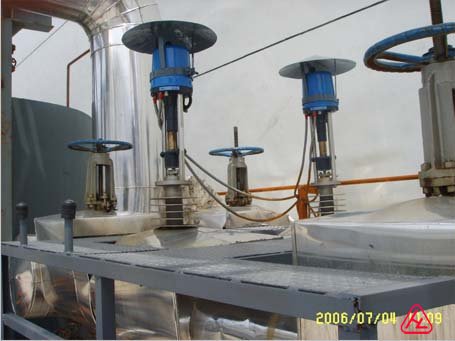

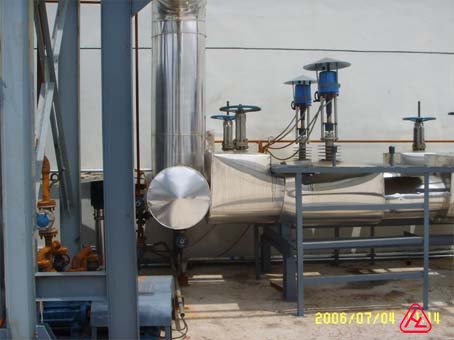

调节阀的安装

(1)调节阀的安装位置应满足管道系统(工艺流程)设计要求，并应尽量靠近与其相关的就地指示仪表(一次表)，尽量接近测量元件所在位置，以便于在手动操作旁通阀时，能观察到一次仪表数值。调节阀应尽量正立垂直安装于水平管道上，特殊情况下才可水平或倾斜安装，但须加支撑。

(2)为便于操作和维修，减少占地，调节阀组应尽量布置在地面靠墙、靠设备或平台等易于接近的地方。与平台或地面的净空应不小于250mm。

(3)调节阀应安装在环境温度不高于60℃且不低于-40℃的场所，应远离振动器，尽量避免火灾危险的影响。

(4)调节阀一般都要安装旁路与旁通阀。旁通阀主要是当调节检修停用时作调节流量之用，故一般应选用截止阀。但当旁通阀DN≥l5Omm时，也可选用闸阀。调节前后的切断阀宜先用闸阀，因其阻力小，关闭严密。一般调节阀前后有大小头，应紧接调节阀安装。为了在调节阀检修时将两切断阀之间管道泄压、排净，一般可在调节阀入口侧上游的切断阀之间的管道的最低点设排液阀DN＝15mm。另外，宜在入口切断阀后、调节阀前加设过滤器(调节阀DN＜25mm者，必须加过滤器)。调节阀头与旁通管及其阀门外壁方向的净距应不小于300mm。

(5)安装调节阀时要注意其流向(调节阀上有箭头表示)。调节阀组应有可靠的支撑。有热伸长管道上的调节阀支架，两个支架之中应有一个是固定支架，另一个是滑动支架。
