蝶阀简介

一、蝶阀概述

蝶阀是用随阀杆转动的圆形蝶板作启闭件，以实现启闭动作的阀门。蝶阀主要作截断阀使用，亦可设计成具有调节或截断兼调节的功能。蝶阀主要用于低压大中口径管道上。

二、蝶阀的主要优点：

（1）结构简单、长度短，体积小、质量轻，与闸阀相比质量可减轻一半，对夹式蝶阀该优点尤其显著。

（2）流体阻力小。中大口径的蝶阀，全开时的有效流通面积较大。

（3）启闭方便迅速而且比较省力。蝶阀旋转90°即可完成启闭。由于转轴两侧蝶板受介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小。

（4）低压下可实现良好的密封。大多蝶阀采用橡胶密封圈，故密封性能良好。

（5）调节性能良好。通过改变蝶板的旋转角度可以较好的控制介质的流量。

三、蝶阀的主要缺点：

受密封圈材料的限制，蝶阀的使用压力和工作温度范围较小，大部分蝶阀采用橡胶密封圈，工作温度受到橡胶材料的限制。随着密封材料的发展及金属密封蝶阀的开发，蝶阀的工作温度及使用压力的范围已有所扩大。

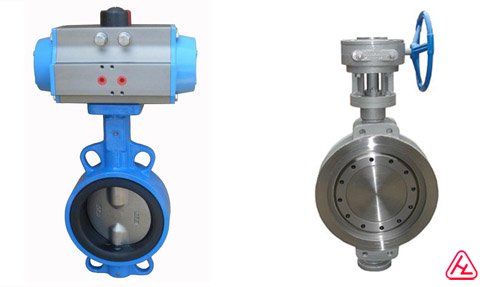

                  橡胶密封蝶阀                       金属密封蝶阀
