浮球和浮筒开关液位测量技术

浮球和浮筒开关液位测量技术

- 能进行点式物位检测

1 基本原理

通常将浮球开关安装在罐的侧面或者外部旁通管内，并且当液体到达开关液位时，依靠液体浮起浮球。浮球携带了一块永磁铁做为浮球组件的组成部分，它与被安装在开关箱内的第二块永磁铁相互作用。当磁铁通过开关体壁发生相互作用时，组件不含垫料。

这些简单的电子机械装置相对来说是不会发生故障的，并且能在出现高低物位时可靠地做出开关动作。

这种物位计种类繁多，并且能提供满足大部分应用条件、工艺接头或开关强度要求的型号。在开关点位于开关安装点下方很长距离的情况下，可以使用浮筒型物位开关。如果以类似的方式使用浮筒物位计变送器，应将浮筒定位在电缆上和在给定开关动作物位处，吊在安装点下方的弹簧上。浮筒构件具有由弹簧支撑的固定的悬挂重量。当液体覆盖构件时，弹簧承受的有效重量减少，与开关箱内第二块永磁铁相互作用的第一块工作永磁铁被提起。在超高压或者在存在低比重液体的应用条件下，也使用浮筒设计。

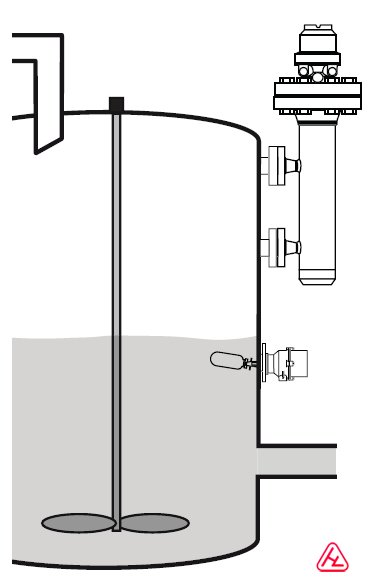

图 被安装在旁通管内和罐侧面上的物位浮球开关示意图

2 优点

由于只包括几个部件，结构十分简单，浮球和浮筒开关非常可靠和易于维护。高压和高温不是问题，并且允许在大多数液体中使用各种各样的接液件材料。

3 局限性

浮球和浮筒开关是简单的被动[无源]器件，并且不具有自检查功能，因此建议对其进行定期检查与维护。浮球或浮筒物位计是活动部件，因此用在更浓或黏稠液体中时会被弄脏。
