非接触式雷达物位计

非接触式雷达物位计

- 能提供连续的物位测量

1 基本原理

非接触式雷达物位计发送信号通过蒸气到表面并返回物位计的信号。因为是非接触的，是用于黏滞的、粘性和有搅拌液体工况的最理想的选择。常常在带有搅拌器的容器中使用非接触性雷达物位计。可以完全地将它与工艺介质隔离，并且与隔离阀一同使用。大部分供应商提供适用于1至30或40米工况非接触型雷达物位计。

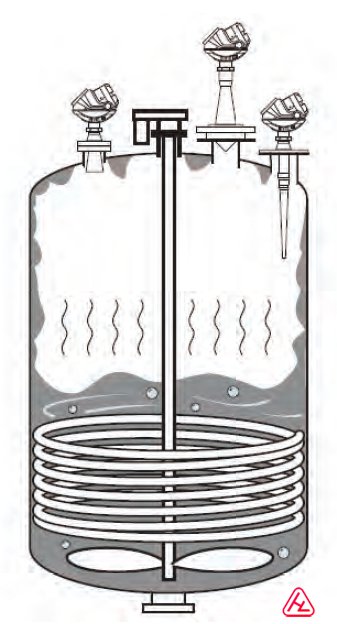

图2.2.1 安装到不同工况中带不同天线的非接触式雷达物位计

与所使用的技术相比，非接触式雷达的频率范围对性能影响更大。低频雷达，天线对蒸汽、泡沫和污染的灵敏度较低，而为了将来自罐嘴、罐壁和干扰物体的影响降至最低，高频能使雷达波束角变窄。波束宽度与天线尺寸成反比。给定频率的波束宽度，将随着天线尺寸的增加而减小。

2 优点

在测量距离表面的距离时，非接触式雷达物位计能进行从上到下的直接测量。它可以使用在液体、淤泥、泥浆和某些固体中。雷达的一个主要优点是在液体的密度、介电常数或者电导率发生变化时，不需要进行补偿。压力、温度和蒸汽空间条件上的变化不会对雷达测量的精度产生影响。此外，雷达装置上不包含任何活动部件，因此需要的维护更少。可以使用屏障（例如PTFE、隔离窗或者阀门）来将非接触式雷达物位计与工艺介质隔离。因为不与被测量的介质接触，它也可以测量腐蚀介质的物位。

3 局限性

对于非接触式雷达物位计来说，良好的安装是成功的关键，必须清楚地看到表面上带有光滑的、不被阻塞、不受限制的固定管嘴。

被测量表面必须是平坦的，不能有斜面。非接触式雷达物位计能在搅拌环境中工作，但是流体的属性和涡流的程度将决定物位计是否能很好地测量液位。介质的介电常数和表面的条件将影响测量。如果工艺流体的介电常数低，那么大部分的幅射能量会流失到液体中，只剩下很少的能量被反射回物位计中。

不管是由搅拌、产品混和产生的，还是由泼洒产生的，如果表面涡流过强，会损失过多的信号。因此，液体的介电常数和涡流的程度，可以限制返回到非接触式雷达物位计的信号。为了获得良好的信号，可以使用旁通管或导波管将被测量表面与涡流液体隔离。
