压铸铝合金外壳超声波液位计仪表安装尺寸图

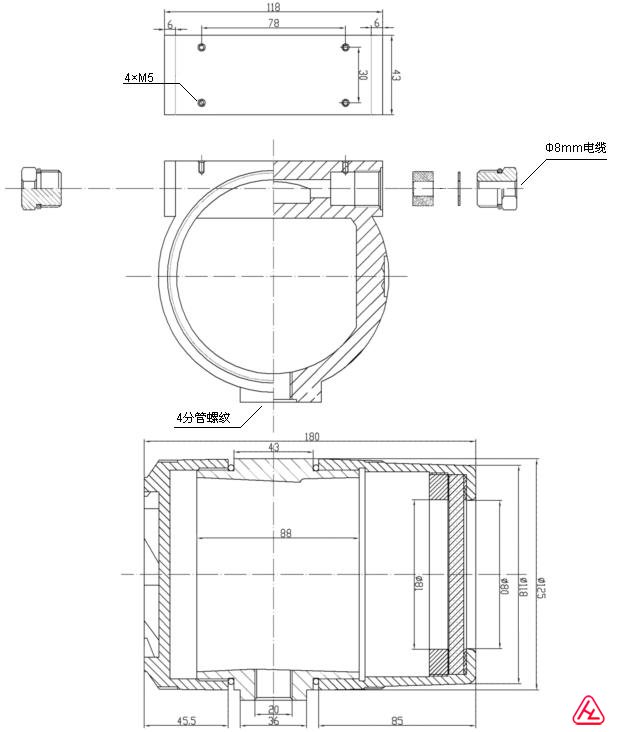

超声波液位计变送器安装尺寸图：

安装注意事项：
    1：变送器上部的两个进线孔孔径8mm，请使用线径为6mm～8mm的电缆；
    2：露天放置变送器时，进线孔的压紧螺母、前后盖务必拧紧，否则防水效果大大降低；
    3：若进线口不使用，请在进线孔内塞一个6mm～8mm的电缆头，然后拧紧压紧螺母；
    4：由于变送器采用LCD液晶。虽然本公司使用的液晶是宽温、防紫外线的，但是阳光长时间暴晒，还是会影响液晶的寿命，所以，变送器室外放置时，请尽量将LCD液晶面朝北
