EH100-01/EH200-06小长图记录仪

时间:2014-08-22 23:19来源:未知 作者:蒸汽流量计 点击:
最新畅销的H系列180mm记录仪,它采用多年积累的信息情报和引进最新电子技术和精密机械而生产的高可靠性的记录仪。 按各种组合方式有九百种型号供选用。记录方式有单笔,双笔,叁笔的笔书写式和6~12点及24点的行打点式;调节方式有2位置式,3位置式,PID式;

最新畅销的H系列180mm记录仪,它采用多年积累的信息情报和引进最新电子技术和精密机械而生产的高可靠性的记录仪。


EH100-01/EH200-06小长图记录仪

    按各种组合方式有九百种型号供选用。记录方式有单笔,双笔,叁笔的笔书写式和6~12点及24点的行打点式;调节方式有2位置式,3位置式,PID式;报警方式有上线式。下线式,上下线式。由这些组合,可提供用户迫切期待的优质记录仪。

·用于所有的温度计测,控制....
·用于压力,流量等各种工业参量的测定,控制....
·用于气象观测....
  180mm记录仪验证可靠性的九个方面:

·高精度
工业用记录仪精度为±0.5%
用最新的电子技术和高可靠性的设计,根据用户需要可提供指示精度达到输入量程的±0.25%的产品。在工业记录仪中获得了最高精度。

·长寿命
高分辨,长寿命的平衡有滑线电阻
在记录仪的心脏部分,平衡用滑线电阻采用导电塑料电位器,它分辨率高,寿命比贵金属线绕式高十位以上。

·高可靠
良好的密封性,高可靠性的输入切换开关
打点式仪表的输入切换开关,使用玻璃封装的乾簧开关,无滑动磨损,切接点用玻璃管保护,故在不良的环境中也具有较长的寿命。

·可读性
安装标准的照明灯
全机种都安装标准的照明灯(除24点外),故即使在暗处也可以读出记录数据。

·记录清晰
应用临界阻尼记录曲线清晰
通过有微分阻尼电路的伺服放大器的灵敏显示的精密打点机构的打点记录,墨水笔或纤维笔的连续记录,均可清晰地记录所有现象。

·适应性
丰富而齐全的选件
有单笔到叁笔的笔书写式记录;有6点到24点的打点记录;有mA,mV热电偶,测温电阻等输入信号;有二位置式到PID式的调节方式;有上限,下限,上下限式的报警方式。由这些组合可提供所需的丰富齐全的机种。为使H系列的功能进一步发挥备有多重刻度仪表,高灵敏度仪表,带发讯装置仪表等选购件。

·维修简便
容易维护检修的单元机构
量程单元,伺服放大器,走纸机构等主要部件都单元化,且计架也能简易取下,故维护检修容易。

·操作灵活
牢固的结构和方便的前面操作
在前面显示部,备有操作所必须的开关,而且PID调节单元等也装在仪表内,可在仪表前部进行所有操作。

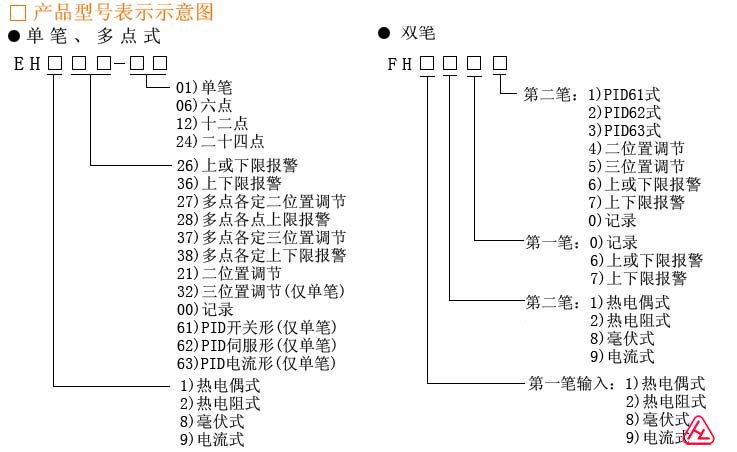

■型号一览

·单笔(记录仪,记录报警仪)  打点式(记录仪,记录报警仪,记录调节仪)

记录
方式
机种
报警方式或
调节方式
输入 信 号
输入点数

mA
mV
热电偶







记录仪

EH900-01
EH800-01
EH100-01
EH200-01
同浸没热电偶组合

Δ荣钢温度记录仪



EH600-01

同辐射温度计组合

Δ辐射温度记录仪


EH700-01




记录报警仪
上限或下限式
EH926-01
EH826-01
EH126-01
EH226-01


上下限式
EH936-01
EH836-01
EH136-01
EH236-01


记录调节仪
2位置式
EH921-01
EH821-01
EH121-01
EH221-01


3位置式
EH932-01
EH832-01
EH132-01
EH232-01


PID式
断续脉冲形
EH961-01
EH861-01
EH161-01
EH261-01


断续伺服形
EH962-01
EH862-01
EH162-01
EH262-01


电流输出形
EH963-01
EH863-01
EH163-01
EH263-01


记录仪

EH900-□
EH800-□
EH100-□
EH200-□
6点,12点,24点

Δ辐射温度记录仪


EH700-□


6点

记录报警仪
多点共同设定共同报警
上限或下限式
EH926-□
EH826-□
EH126-□
EH226-□
6点,12点,24点

上下限式
EH936-□
EH836-□
EH136-□
EH236-□
6点,12点,24点

多点个别设定个别报警
上限或下限式
EH928-□
EH828-□
EH128-□
EH228-□
6点,12点*

上下限式
EH938-□
EH838-□
EH138-□
EH238-□
6点*.12点*

记录调节仪
多点共同设定个别调节
2位置式
EH921-□
EH821-□
EH121-□
EH221-□
6点,12点*


多点个别设定个别调节
2位置式
EH927-□
EH827-□
EH127-□
EH227-□
6点,12点*

3位置式
EH937-□
EH837-□
EH137-□
EH237-□
6点*.12点*

□内填入输入点数,输入点数6,12,24点时分别填6,12,24.(例:mV输入,6点记录仪为EH800-06)。
*作为主机附加的报警单元或调节单元(宽288*高144*深370mm).
Δ作为特殊规格应先协商后订货。

·双笔(记录仪,记录报警仪,记录调节仪)

记录方式
机种
第1笔机能
第2笔机能
记录
上限或下限式报警
上下限式报警
2位置式调节
3位置式调节
PID式
断续脉冲形
PID式
断续伺服形
PID式
电流输出形
双笔
记录仪
记录
FH□□00
-
-
-
-
-
-
-
记录报警仪
记录
-
FH□□06
FH□□07
-
-
-
-
-
上限或下限式报警
-
FH□□66
-
-
-
-
-
-
上下限式报警
-
-
FH□□77
-
-
-
-
-
记录调节仪
记录
-
-
-
FH□□04
FH□□05
FH□□01
FH□□02
FH□□03
记录调节报警仪
上限或下限式报警
-
-
-
FH□□64
FH□□65
FH□□61
FH□□62
FH□□63
上下限式报警
-
-
-
FH□□74
FH□□75
FH□□71
FH□□72
FH□□73
□□ 内填入各笔的输入信号,按顺序为第1笔,第2笔,mV输入为8,热电偶输入为1,热电阻输入为2,mA输入为9.
     (例:第1笔mV输入,第2笔热电偶输入的记录仪为FH8100)

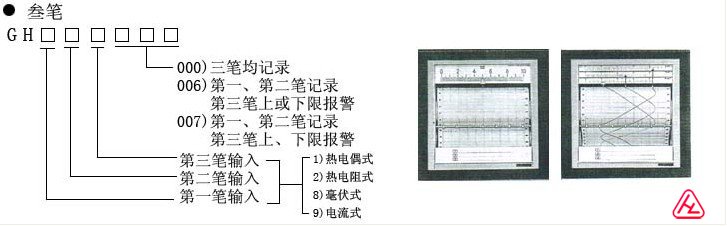

·叁笔(记录仪,记录报警仪)


记录方式
机种
第1机能
第2笔机能
第3笔机能
记录
上限或下限式报警
上下限式报警

叁笔
记录仪
记录
记录
GH□□□000
-
-
记录报警仪
记录
记录
-
GH□□□006
GH□□□007
记录
上限或下限式报警
-
GH□□□066
-
记录
上下限式报警
-
-
GH□□□077

□□□内填入各笔的输入信号,按顺序为第1笔,第2笔,第3笔,mV输入为8,热电偶输入为1,热电阻输入为2,mA输入为9.(例:第1笔mV输入,第2笔热电偶输入,第3笔热电阻热电阻输入是记录仪为GH812000)

EH100-01/EH200-06小长图记录仪


EH100-01/EH200-06小长图记录仪
