PID调节仪在电炉上的应用

金属加工行业根据工艺需要对工件进行热处理。电阻炉是最常见的热处理装置，炉体内布置加热带，当电流通过加热带时加热带发热加热炉膛并使炉膛中的工件升温。不同工艺、工件对温度的要求各自不同。炉子保温过程温度要恒定，所以控制部分要通过PID调节精确的控制温度。
    控温系统由控制对象、测量装置、控制仪表、执行机构几个部分组成。对于电阻炉来说，控制对象是炉体；测量装置一般是测温用的热电阻或热电偶；控制仪表是具有PID调节功能的无纸记录仪，执行机构是调功器。
    下面用一个具体的应用实例来简要说明：
    客户应用电加热炉对工件表面涂层进行热处理，要求加热温度470度持续时间20分钟。加热功率40KW。炉内测温用K型热点偶，盘古VX5100无纸记录仪实现PID调节和数据记录，调功器接收记录仪的4-20mA后调节加热功率。
    首先将记录仪设置为自整定状态，炉子从室温下全功率加热至设定温度470度，然后加热装置处于全关闭状态，等待炉体过冲和降温过程。当炉回到设定值以下后加热装置再次全功率加热后又关闭，两个这样的循环后自整定结束。通过自整定的到PID参数是：P=1,I=596,D=48。这样一组参数炉子可以正常工作。
    客户要求提高炉子升温过程的时间，于是对PID参数进行人工调整，调整后的值是P=1,I=300,D=24这样炉子工作情况满足客户要求，本次调试结束。

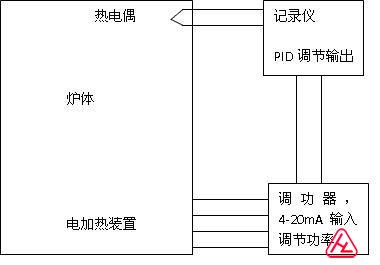

    系统图如下：

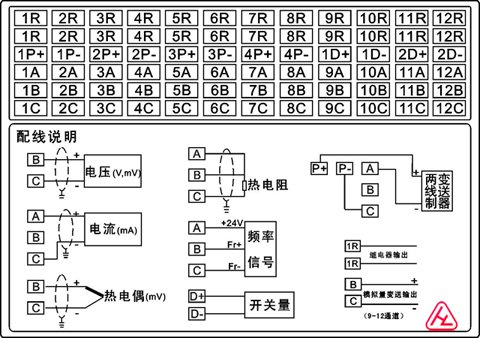

    记录仪接线图如下：
    1B---热电偶+   1C---热电偶-   9A------4-20mA+    9C---4-20mA-
