智能蒸汽流量计输出4-20ma电流信号接线方法

时间:2017-03-10 08:28来源:专业文章 作者:蒸汽流量计 点击:
智能蒸汽流量计输出4-20ma电流信号接线方法 输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电,一般通过两芯屏蔽电缆线(RWP30.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电

 智能蒸汽流量计输出4-20ma电流信号接线方法

输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图

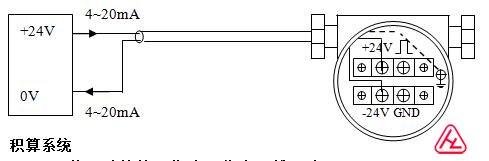

智能蒸汽流量计4-20MA接线图
