科氏力质量流量计的工作原理
时间:2014-10-23 20:40来源:未知 作者:蒸汽流量计 点击:次
科氏力质量流量计工作原理 如图一所示,截取一根支管,流体在其内以速度V从A流向B,将此管置于以角速度旋转的系统中。设旋转轴为X,与管的交点为O,由于管内流体质点在轴向以速度V、在径向以角速度运动,此时流体质点受到一个切向科氏力Fc。这个力作用在测量
科氏力质量流量计工作原理
如图一所示,截取一根支管,流体在其内以速度V从A流向B,将此管置于以角速度ω旋转的系统中。设旋转轴为X,与管的交点为O,由于管内流体质点在轴向以速度V、在径向以角速度ω运动,此时流体质点受到一个切向科氏力Fc。这个力作用在测量管上,在O点两边方向相反,大小相同,为:
δFc = 2ωVδm
因此,直接或间接测量在旋转管道中流动的流体所产生的科氏力就可以测得质量流量。这就是科里奥利质量流量计的基本原理。

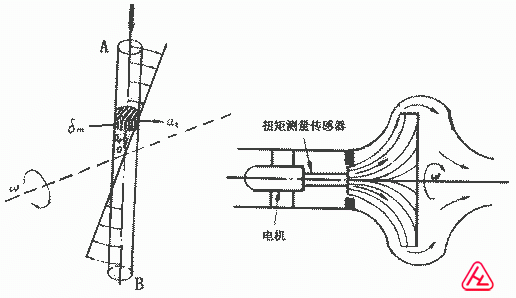

图1 科里奥利力的形成 图2 早期科氏力质量流量计 (责任编辑:admin) |
|
