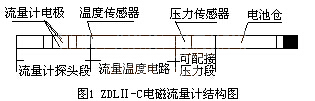

① 流量计探头段：内含磁激励线圈和外露的流量计电极，为注油密封腔体。该段结构复杂，是整个电磁流量计的核心。
② 流量温度电路段：内含温度传感器和流量测量及存储电路。
③ 可配接的压力段：内含压力传感器和其测量电路，用户可根据需要选配。
④ 电池仓：流量计供电电池工作仓。
2 ZDLⅡ- C型电磁流量计工作原理
根据法拉第电磁感应定律，当导体横切磁场运动时，导体上能感应出与速度成正比的电压；当导电液体通过电磁流量计时，由此定律可推导出流体的体积流量：
（1）
式中：B为磁场强度；Ue为感应电压；D为管道内径。
由式可知，由于管道内径和磁场强度是一定的，因此，只要测得感应电压就正比例得到流速，并换算出流量。被测流体流量Q不受其本身的温度、压力、密度和电导率变化等参数的影响，所以电磁流量计具有许多其它机械流量计无可比拟的优点，能实现大量程范围的高精度测量。

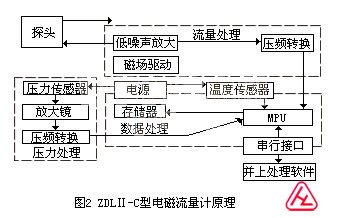

ZDLⅡ-C型电磁流量计原理见图2。仪器的磁场由电流激励，特制电极得到的信号经低噪声放大并整形后，进行电压- 频率变换，由微处理器MPU处理成流量数据保存在非挥发存储器中，测量结束后，通过串口回放测量数据到电脑，经专用软件处理并输出报表。
3 ZDLⅡ-C型电磁流量计工作特点
ZDLⅡ-C电磁流量计是基于电磁感应原理研制的测量仪器，具有其它机械式流量计无可比拟的优点：
① 流量值与流体的温度、压力、密度及电导率变化无关，测量精度高；
② 无须座封集流，探头无机械活动部件，可停在井内任意一点测试，可用于分层注水井、聚合物分层测试，能满足偏心井、空心井、笼统注水井的测量要求，并可用于检漏，因此具有广泛的适应性。
③ 仪器采用微处理芯片及永久存储技术，具有操作简便、可靠性好、测量精度高、零点漂移小、量程范围宽、不砂卡以及启动排量小等特点。可完成数千米深井分层注水量的测量，可适应每秒数毫米至数十米的水流速度范围。
④ 测量系统由井下ZDLⅡ-C型流量计和井上处理软件两部分组成。井下流量计采用充电电池，钢丝下井。测量结束后，可使用电脑回放测试数据。整个测量过程中的数据经微机处理，可显示、保存和分析图表，并打印出测试数据和结果，避免人为因素影响，可靠性高。
4 聚合物分层井管柱结构
聚合物分层井与水驱分层井管柱有明显区别，该管柱主要由封隔器、配注器、丝堵等井下工具组成。配注器由外壳和配注芯组成，分为Ф57mm、Ф55mm和Ф53mm三种规格。配注芯外壁加工有环形凹槽，与外壳内壁组成聚合物注入通道。由于注入通道不规则，产生能量损失，从而控制注入压力。配注器最小内通径Ф42mm，能够满足分层流量和注入剖面测试要求。聚合物分层井一般为2~3个注水层段，测试时通过调整个层配水器的蹩压套的长度来调整注水量。
5 现场应用效果
普通流量计需要座封集流，因此不能测聚合物分层井。而非集流电磁流量计无须座封集流，测量偏1时，流量计停在偏1以上任意位置即可；测偏2时，停在偏1和偏2之间任意位置即可。测试完毕后在井口附近可再测一点来验证该井管柱是否漏失，水量是否准确。例如在测北2-5-P56井分层水量时，全井配注240 m3/d，其中偏1配注60 m3/d，偏2配注180 m3/d，而实际测量结果是偏1实注100 m3/d，偏2实注140 m3/d，属于偏1超注，偏2欠注。于是用打捞矛打捞出偏1的蹩压套，增加其长度投入后重新测试合格。2003年至目前我矿所有聚合物分层井进行测试，取得良好效果。
从测试结果来看，该流量计测试水量与注入站实际注水量相符率高，误差仅为0.75% ，注水量稳的井，误差为0。各小层测试水量通过调整蹩压套，也都测试合格，确保了聚合物后期分层注水效果。同时，在现场测试过程中，测试卡片基本一次合格，且曲线平直，能够准确反映地层吸水状况。
表1 非集流电磁流量计在聚合物井测试情况统计
|
序
号
|
井号
|
全并
|
偏1
|
偏2
|
备注
|
|
配注
(m3/d)
|
实注
(m3/d)
|
测试
(m3/d)
|
实际误差(%)
|
配注
(m3/d)
|
测试
(m3/d)
|
差值
(%)
|
配注
(m3/d)
|
测试
(m3/d)
|
差值
(%)
|
|
1
|
北2-5-P56
|
240
|
242
|
237
|
-2.1
|
60
|
55
|
-8.33
|
180
|
182
|
1.1
|
各小层合格
|
|
2
|
北2-5-P26
|
220
|
220
|
222
|
0.91
|
110
|
122
|
10.91
|
110
|
100
|
-9.09
|
各小层合格
|
|
3
|
北2-5-P56
|
230
|
230
|
230
|
1.00
|
80
|
78
|
-2.50
|
150
|
152
|
1.33
|
各小层合格
|
|
4
|
北2-5-P48
|
210
|
213
|
210
|
-1.41
|
140
|
138
|
-1.43
|
70
|
72
|
2.86
|
各小层合格
|
|
5
|
北2-5-P42
|
100
|
110
|
110
|
0.00
|
50
|
45
|
-10.00
|
50
|
65
|
30.00
|
各小层合格
|
|
6
|
北2-5-P39
|
225
|
215
|
215
|
0.00
|
75
|
85
|
13.33
|
150
|
130
|
-13.33
|
各小层合格
|
|
7
|
北2-5-P46
|
100
|
100
|
96
|
-4.00
|
30
|
28
|
-6.67
|
70
|
68
|
-2.86
|
各小层合格
|
|
合计
|
1325
|
1330
|
1320
|
-0.75
|
545
|
551
|
1.10
|
780
|
769
|
-1.4
|
各小层合格
|
6 结束语
通过一年来的测试，我们认为非集流电磁流量计结构设计合理，探头无机械可活动部件，无须座封集流，在测试过程中不砂卡；具有操作简便、可靠性好，测量精度高的特点。适合聚合物分层管柱的测试中使用。但是在现场使用在现场使用过程中，还存在一些不足之处需要改进：① 流量计本身重量太轻，下井困难，需要对其进行改进，把铅加重杆换成钨钢加重杆。② 流量计只能保存最后一次测试数据，并且重新加电5分钟后，测试数据将被冲掉，因此需要改进。
