1概述

　Lmag_W803系我公司研发的电池供电型电磁转换器系列，该系列转换器能与普通智能电磁流量计传感器配套，并达到0.5级量测量精度。也就是说，简单地将原普通智能电磁流量计，换上Lmag_W803转换器，用户就开发出了全新产品－电池供电系列产品。

Lmag_W803电池供电型转换器标配一个常规锂电池组，可持续工作3--6年。若配用高容量锂电池组，持续工作时间会更长。

Lmag_W803电池供电型转换器具有GPRS和CDMA无线数据传输功能；具有RS485modbus协议（外供电或电池供电两种方式）通讯功能，此外还具有SRD基站式无线网络通讯系统，实现数据采集和管理。

Lmag_W803电池供电型电磁水表转换器采用不锈钢表壳，可实现IP68密封防护设计，可使用在井下等潮湿场合。

2转换器图片

3仪表显示与操作

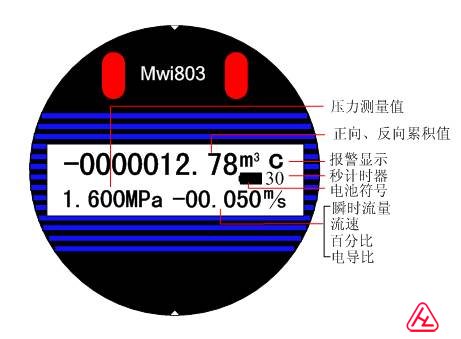

图 3.1 W803转换器液晶显示

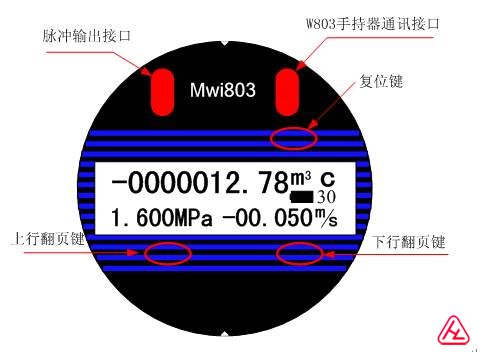

图 3.2  W803转换器液晶显示与磁键操作位置

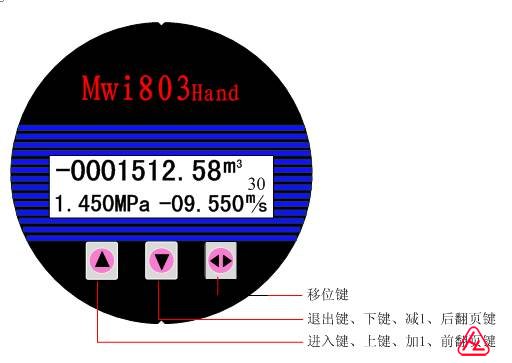

图 3.3 W803手持器液晶显示与操作

W803转换器有两种模式：测量模式和检定模式。

测量模式：转换器上电或现场使用时应进入测量模式，在此模式中，仪表完成流量、流速、空管等参数测量的同时又可通过红外线传输方式进行RS485或GPRS等通讯；

检定模式：当安装W803手持器后，仪表进入检定模式，转换器通过红外线传输方式输出脉冲信号完成整机标定或更改转换器参数。在进入仪表检定模式后，能维持3小时，然后仪表自动退出检定模式，转入到测量模式。

3.1 唤醒仪表

由于电磁水表出厂时已密封，用户不可以打开，故仪表出厂后电源开关一直处于打开状态，为使仪表在运输过程中省电，我公司在仪表出厂时统一设置成休眠模式。仪表处于休眠模式时，无显示无输出，耗电量小。

用户需要使用仪表时，可用随机附带的W803手持器进行按以下步骤操作：

第一步：将随机附带的W803手持器按规定位置卡在W803转换器上，仪表自动启动并进入检定模式；

第二步：按一下“移位键”，屏幕先显示版本号，然后自动显示“仪表参数设置”；

第三步：参考《3.4参数设置》方法，将菜单中“测量模式参数”的子菜单“仪表休眠密码”改为00000后按操作步骤退回到检定模式；

第四步：卸掉W803手持器；

第四步：用磁键笔对准右侧复位键（图3.2）后移开，仪表将自动复位一次并同时消除休眠状态进入测量模式（液晶屏中间行右侧有电池符号，秒计时器15S左右累加一次）。

3.2设置仪表休眠模式

用户如需再次将仪表设置成休眠形式，可参照《3.4参数设置》方法将参数“仪表休眠密码”的值设置成23130后，再按操作步骤退回到检定模式。

3.3测量模式和检定模式间转换

3.3.1 测量模式进入检定模式

在测量模式下，将随机附带的W803手持器按规定位置卡在W803转换

器上，仪表自动启动并进入检定模式；（液晶屏中间行右侧无电池符号，秒计时器1S累加一次），仪表的脉冲输出启用。

3.3.2检定模式进入测量模式

在检定模式下如需进入测量模式，只要将W803手持器卸掉，并用磁键笔在转换器“复位键”标识处（图3.2）轻触一下即可。

3.4参数设置

3.4.1参数设置功能及功能键操作

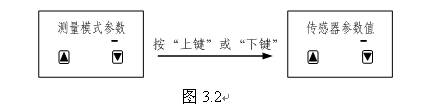

要进行仪表参数设定或修改，必须使仪表从检定模式进入参数设置状态。在检定模式下，按一下 “移位键”，仪表进入到功能选择画面“仪表参数设置”，然后再按移位键将光标移到“上键”下面，按一下“上键”进入输入密码“00000”状态，输入密码后按移位键将光标移到“上键”下面，按一下“上键”进入选择操作主菜单，如若改变主菜单，按“上键”或“下键”即可。如下图所示：



如要进入主菜单改写子菜单参数，请将光标移到“上键”下方，按“上键”，仪表进入当前主菜单的子菜单，如若改写此子菜单参数，将光标移到“上键”下方，按一下此键进行参数改写。如下图所示：



3.4.2功能选择画面

按一下 “移位键”进入功能选择画面，然后再按“进入键”进行选择，在此画面里共有2项功能可选择；                                表3.1

用户如需对仪表参数进行设定或修改，必须在检定模式下进行。通过操作面板上的按键按下面方法进入参数设置状态。

3.5总量清零

第一步：先按《3.3参数设置》的方法设置仪表菜单中“总量清零密码”为合适值后退到检定模式；

第二步：在检定模式下，按一下“移位键”（仪表进入版本号显示画面，5S后自动进入到功能选择画面“仪表参数设置”）；

第三步：按一下“上键”，仪表显示“积算总量清零”；

第四步：输入第一步中设置的清零密码后按移位键将光标移到“进入键”下面，再按一下“进入键”，仪表显示 “00000”状态，清零完成；

第五步：按“移位键”将光标移到“下键”下面，按一下“退出键”，仪表退出菜单进入检定模式。

注意：1、仪表出厂时均已设置成休眠方式（液晶显示器不亮），客户使用

时需用W803手持器唤醒后才开始工作（具体操作详见3.1）；

2、仪表被唤醒后，首先进入检定模式，如用户需要整机标定或更改参数，请直接在此模式下进行。如需进行测量或通讯测试，则必须进入测量模式。

4转换器接线

4.1转换器信号线定义

       Lmag_W803电池供电型一体型转换器有两组接线：信号线组、励磁线组。分别与传感器对应线组相接。接线时应正确连接，仔细核对，以免因接线错误而损坏仪表。



        　　　图4.1  Lmag_W803 信号线示意图

信号线标识如下：

黑色双股塑胶线：　白色芯线  接励磁电流

黑色芯线接励磁电流

灰色双股屏蔽线：　红色芯线接“信号1”

白色芯线接“信号2”

屏蔽线接“信号地”

4.2转换器防水接口定义

　图4.2a  Lmag_W803转换器防水接口定义



图4.2b  Lmag_W803转换器防水接头焊线定义

4.3流量检定

4.3.1 脉冲输出接线图

针对流量检定需要，Lmag_W803设计有脉冲输出信号，输出单位体积脉冲。为确保仪表良好密封，该脉冲输出接口设计为红外发送，使用我公司专用的W803手持器，用户标定时只需按下图接线即可。

脉冲输出信号仅在流量检定模式中工作，在测量模式中脉冲输出信号处于关闭状态。仪表接线如图：

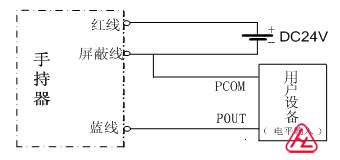

图4.3 脉冲输出接线

4.3.2  脉冲输出同标定系统的连线

图4.2.2 脉冲同标定系统接线

4.3.3  脉冲输出参数设置

▲　检定脉冲输出速率最高为1000Hz，脉宽500μS，仪表检定时，用脉冲输出当量来设定脉冲输出速率，检定时，最大脉冲应在1000HZ以下，以免误超上限，造成标定误差。

例如：DN800流量计，在10m/s流速下，流量为18095m³/h，如设脉冲当量为7.5L，则每秒输出670.2个脉冲。

▲　脉冲输出速度不应选的太高，避免接近输出速率上限，造成输出脉冲丢失，影响仪表标定精度。

▲　为避免标定系统与被检仪表间的计数同步误差，Lmag_W803电池供电型转换器要求每次标定计数时间大于４分钟。

5仪表参数

      Lmag_W803电池供电型转换器设计有：测量模式参数，流量测量参数，仪表输出参数，传感器参数值，流量修正参数，压力测量参数，仪表通讯参数，仪表时间参数，出厂修正参数，流量总量参数十类，转换器参数定义如下：

5.1测量模式参数

5.1.1测量模式选择

Lmag_W803电池供电型转换器设计有三种工作模式：间歇测量模式、连续测量模式、外电源连续测。

a.间歇测量模式:选择此模式，间歇测量模式依据测量间隔时间参数，每隔一段时间测量一次。间隔时间为3—30秒。

b.连续测量模式：选择此模式，仪表只有连续测量模式，不能转换到间歇测量模式。

c.外电源连续测：选择此模式，仪表自动识别供电方式，并根据供电方式自动选择工作模式（外供电时为连续测量模式，电池供电时为间歇测量模式）。

5.1.2测量间隔时间

仪表测量模式下的检测周期，可设置3秒至30秒（仪表出厂时默认为15秒）。

5.1.3仪表休眠密码

当此密码为“23130”时，仪表将启动休眠模式。

5.2、流量测量参数

5.2.1测量管道口径

W803电磁流量计转换器配套传感器通径范围：10 ～ 800毫米。

10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800。

5.2.2流量计算单位

仪表流量显示单位为m³/h。用户不可以选定其他流量显示单位。

5.2.3仪表量程设置

仪表量程设置是指确定上限流量值，仪表的下限流量值自动设置为“0”。

5.2.4 流量方向择项

如果用户认为调试时的流体方向与设计不一致，用户不必改变励磁线或信号线接法，而用流量方向设定参数改动即可。

5.2.5流量零点修正

零点修正时应确保传感器管内充满流体，且流体处于静止状态。流量零点是用流速表示的，单位为ｍｍ／ｓ。流量零点修正显示如下：



上行大字显示：流速零点修正值；

下行小字显示：ZR代表仪表零点测量值；

当ZR显示不为“0”时，应调修正值使ZR = 0。注意：若改变上行修正值，ZR值增加，需要改变下行数值的正、负号，使ZR能够修正为零。

流量零点的修正值是传感器的配套常数值，应记入传感器的记录单和传感器标牌。记入时传感器零点值是以ｍｍ／ｓ为单位的流速值，其符号与修正值的符号相反。

5.2.6小信号切除点

小信号切除点设置是按流量来表示的。小信号切除时，同时切除流量、累积量、脉冲输出，只有流速显示正常。

5.2.7测量阻尼时间

长的测量阻尼时间能提高仪表流量显示稳定性及输出信号的稳定性，适于总量累计的脉动流量测量。短的测量测量时间表现为快地测量响应速度，适于生产过程控制中。测量阻尼时间的设置采用选择方式(阻尼时间只对检定模式起作用)。

5.2.8反向流量测量

W803电磁流量计转换器带有反向流量输出禁止功能，当“禁止”时，不显示流量，脉冲和累积无输出，只有流速显示；当“允许”时，转换器一切工作正常。

5.2.9流量频测阈值

在测量模式下，为了快速跟踪测量剧变流量，仪表判断流速变化，当流速变化大于流量频测阈值时，仪表启动快速跟踪测量以保证测量的准确性。当流速变化小于流量频测阈值时，仪表按间隔测量时间间隔测量。

5.3仪表输出参数

5.3.1脉冲输出允许

当“禁止”时，检定模式脉冲输出功能关闭，当“允许”时，转换器检定模式开启脉冲输出功能。

5.3.2输出脉冲单位

Lmag_W803电磁转换器有两种脉冲当量：m3和L

5.3.3输出脉冲当量

脉冲系数即脉冲当量，范围为0.001～59.999，单位与所选脉冲输出类型单位一致，用于计量脉冲输出。

5.4传感器参数值

5.4.1传感器系数值

传感器系数：即电磁流量计整机标定系数。该系数由实标得到，并钢印到传感器标牌上。用户必须将此系数置于Lmag_W803转换器参数表中。

5.4.2励磁方式选择

Lmag_W803电磁转换器提供四种励磁频率选择：即1/8.5工频（方式1）、1/10.5工频（方式2）、1/12.5工频（方式3）、1/16.5工频（方式4），小口径的传感器励磁系统电感量小，应选择1/8.5工频。大口径的传感器励磁系统电感量大，用户应选择1/16.5工频之间。使用中，先选励磁方式1，若仪表流速零点过高或显示SYS,再依次选方式2到方式4。注意：在哪种励磁方式下标定，就必须在哪种励磁方式下工作。

5.4.3传感器编码值

工厂用于记录传感器的编码。

5.4.4空管报警阈值

Lmag_W803测量传感器两电极间的电阻来判断是否空管，在测量模式流体满管的情况下，观察流体实测电阻值（R%），然后取实测值的1.5～2倍来设定空管报警阈值。当流体空管时，电极间的电阻增大，超过阈值，触发空管报警。

5.4.5空管零点修正

用户可进行空管零点修正。空管零点修正时应确保传感器管内充满流体，空管零点修正显示如下：

上行大字显示：空管零点修正值；

下行小字显示：MZ代表仪表空管零点测量值；

首先根据实测电导率R%的值，调修正值使MZ =5-10左右(注意：若增加上行修正值，MZ值则减小)。

5.4.6空管满度修正

当仪表测量的空管电导率R%值偏小时，用户可进行空管满度修正。空管满度修正时应确保传感器管内无流体，空管满度修正显示如下：

上行大字显示：空管满度修正值；

下行小字显示：MR代表仪表空管满度测量值；

增加上行修正值，MR值增加，减小上行修正值，MR值减小。用户可根据实际需要调整MR为合适值(建议调节至MR=100左右)，则实测空管时电导率值基本为实际修正后的MR值。

5.5流量修正参数

5.5.1流量修正允许

此参数用于选择仪表是否进行非线性修正，“允许”时修正，“禁止”时不修正。

5.5.2流量修正点1—4

具体设置方法详见附录2

5.6压力测量参数

5.6.1压力测量允许

此参数用于选择仪表是否进行压力测量，“允许”时测量，“禁止”时不测量并且。

5.6.2压力零点、满度修正

压力测量标定方法：将压力传感器按接口定义与转换器连接，将压力传感器调节至0压力时先标定压力零点PZ为0，再将压力传感器调整满量程档，将压力满度PR标定为满量程值即可。

5.6.3压力计算单位

压力计算单位：

1.000Kpa、  10.00Kpa、  100.0Kpa、

1.000 Mpa、 10.00 Mpa 、 100.0 Mpa、

5.6.4压力测量增益

当压力满度修正的系数值大于20000时，说明压力传感器信号太小，应将压力测量增益调大一级。

5.7仪表通讯参数

5.7.1仪表通讯地址

指多机通讯时，本表的通讯地址，可选范围：01 ~ 99号地址，0号地址保留

5.7.2通讯间隔时间

   仪表通讯时按此时间发送数据给通讯终端，可设范围：01 ~ 59999S。设置时间越短，仪表通讯模块耗电量越大，数据更新的越快。仪表出厂时默认值为60S，用户可根据现场实际需求更改。

5.8仪表时间参数

用于年、月、日、时、分、秒时间设置，日月总量记录中有时间参数。

5.9出厂修正参数

5.9.1语言

Lmag_W803转换器具有中、英文两种语言，用户可自行选择操作。

5.9.2出厂标定系数

该系数为转换器制造厂专用系数，用该系数将电磁转换器测量电路系统归一化，以保证所有Lmag_W803转换器间互换性达到0.1%。

5.9.3出厂修正系数

厂家使用。

5.9.4仪表编码

转换器编码记载转换器出厂时间和编号。

5.10流量总量参数

5.10.1流量积算单位

Lmag_W803为9位总量计数器，最大允许计数值为999999999

流量积算单位：

　       0.001L、   0.010L、   0.100L、   1.000L

0.001m³、  0.010m³、  0.100m³、  1.000m³

5.10.2总量清零密码

用户使用高级密码可以设置总量清零密码，然后进入到功能选择菜单，按翻页键进入到总量清零菜单内置入该密码，完成总量清零。

5.10.3正、反向总量高位、低位

总量高低位设置能改变流量累计总量数值，主要用于仪表维护和仪表更换。用户使用3级密码进入，可修改流量累积量，一般不能超过计数器所计的最大数值（999999999）。

6性能指标

■    工作环境温度：－２０℃―５０℃

■    工作环境湿度：≦９５％

■    外壳防护等级： IP68

■    流速测量范围：０ --- １５米/秒

■    介质电导率：  洁净水 > ２０ μs/cm

■    适用测量通径：DN10---DN800

■    配套精度等级：０.５级

■    测 量 参 数：瞬时流量、瞬时流速

■    记 录 参 数：流量累计总量

■    检测报警参数：流体空管检测报警、励磁电流检测报警

■    标定输出信号：单位体积流量脉冲

■    通讯方式：RS485(modbus协议)、ＧＰＲＳ

■    电池工作时间

表6.1.1间隔测量时间对应电池使用寿命表（励磁方式1）

表6.1.2励磁方式对应电池寿命系数

传感器口径大，对应的励磁周期时间长（见励磁方式参数），因此耗电多。

6.1 传感器配套要求

▲　对于20毫安励磁，传感器励磁线圈电阻：90～110欧姆 (两个线圈串联) （建议使用）

▲　对于25毫安励磁，传感器励磁线圈电阻：65～100欧姆 (两个线圈串联)

▲　对于40毫安励磁，传感器励磁线圈电阻：50～65欧姆 (两个线圈串联)

▲　对于50毫安励磁，传感器励磁线圈电阻：40～50欧姆 (两个线圈串联)

▲　传感器流量信号强度：５０~１００微伏(1米/秒流速)

备注：励磁线圈电阻定货时需要特殊说明！

说明：流量标定时，标出的传感器系数在１.００００左右，说明传感器流量信号强度符合要求。传感器系数大于１.００００，说明传感器流量灵敏度低，传感器系数小于１.００００，说明传感器流量灵敏度高。传感器流量灵敏度高一些，有益于流量仪表测量稳定性和精度的提高。

        原则上，配用我公司250mA励磁转换器的普通传感器，只要其标定系数在１.００００以下，Lmag_W803转换器均能实现良好配套。

6.2安装尺寸图（壳体底座图纸详见附录3）

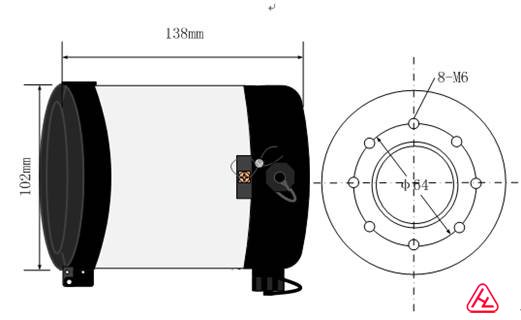

图6.2壳体安装尺寸图

7 报警信息

仪表有三种警示显示， S为系统警示、M为空管警示、C为小信号切除警示。

出现S警示有两种可能，转换器励磁断线或转换器励磁频率方式选择不合适。

8 故障处理

8.1 仪表无显示

* 检查电源是否接通；

* 检查电源保险丝是否完好；

* 检查供电电压是否符合要求；

8.2 励磁报警

* 励磁接线EX1和EX2是否开路；

* 传感器励磁线圈总电阻是否小于150Ω；

* 如果a、b两项都正常，则转换器有故障。

8.3 空管报警

* 测量流体是否充满传感器测量管；

* 用导线将转换器信号输入端子SIG1、SIG2和SIGGND三点短路，此时如果“空管 “提示撤消，说明转换器正常，有可能是被测流体电导率低或空管阈值及空管量程设置错误；

* 检查信号连线是否正确；

* 检查传感器电极是否正常：

使流量为零，观察显示电导比应小于100%；

在有流量的情况下，分别测量端子SIG1和SIG2对SIGGND的电阻应小于50kΩ（对介质为水测量值。最好用指针万用表测量，并可看到测量过程有充放电现象）。

* 用万用表测量DS1和DS2之间的直流电压应小于1V，否则说明传感器电极被污染，应给予清洗。

8.4 测量的流量不准确

* 测量流体是否充满传感器测量管；

* 信号线连接是否正常；

* 检查传感器系数、传感器零点是否按传感器标牌或出厂校验单设置；

郑重声明:由于软件存在不断完善和升级，说明书中部分内容可能与实际转换器有差别,请以实物为准。

附录1  W803参数设置菜单一览表

附录2  非线性修正功能说明

非线性修正功能，原则上是用于小流量（0.5m/s）以下的线性调整，该功能设计有4段修正，分为4个流量点和4个修正系数。修正点对应的流量必须满足：修正点1 〉修正点2 〉修正点3 〉修正点4 〉0。

修正计算是在原传感器流量系数曲线上进行修正，因此，应先关闭非线性修正功能，标出传感器系数。然后允许非线性修正功能，根据标出的传感器非线性，设置修正系数，分段修正。若系数设置的合适，不用重新标定。

式中原流量为实标流量，修正后的流量称修正流量，修正计算公式如下：

在  修正点1 ＞ 原流量 ≥ 修正点2区间；

修正流量 = 修正系数1 × 原流量；

在  修正点2 ＞ 原流量 ≥ 修正点3区间；

修正流量 = 修正系数2 × 原流量；

在  修正点3 ＞ 原流量 ≥ 修正点4区间；

修正流量 = 修正系数3 × 原流量；

在  修正点4 ＞ 原流量 ≥ 0 区间；

修正流量 = 修正系数4 × 原流量；

注意：设置修正点时，应保持如下关系：

修正点1 ＞ 修正点2 ＞ 修正点3 ＞ 修正点4 ＞ 0

修正系数的中间值为1.0000，系数大于1将流量修正高，系数小于1将流量修正低。

附录3  W803壳体底座图纸
