玻璃转子流量计结构尺寸

本厂生产的玻璃转子流量计分为基型和防腐型两大类,它们通常由锥管、浮子、与管路连接的上、下基座、密封胶环、防护罩等配件组成，根据通径及流量大小，分为三种结构形式。



DN3、DN4、DN6、DN10等四种玻璃转子流量计通径与管路连接形式因流量小分为软管连接和螺纹连接两种。其结构和连接尺寸见图1、表1。

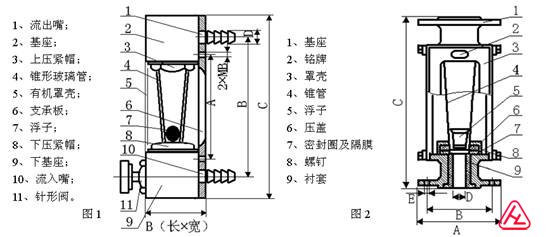

图1 DN3、DN4、DN6、DN10结构示意图

表1外形安装尺寸

DN15、DN25、DN40、DN50、DN80、DN100等六种玻璃转子流量计通径与管路连接型式为法兰连接，因测量流量大在浮子中间设计有导杆以防止浮子撞坏锥管。其结构和连接尺寸见图2，表2（DN15不带导杆）。防腐型流量计，是根据测量介质要求，采用相应的耐腐蚀材料，以满足用户的工艺要求。

图2  DN15、DN25、DN40、DN50、DN80、DN100结构示意图

表2   LZB-15—100外形安装尺寸
