全中文智能涡街流量计使用说明书

2、智能涡街流量计参数功能说明

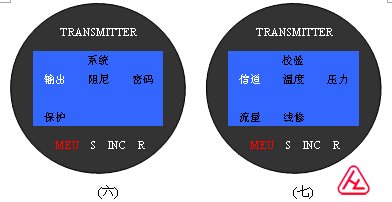

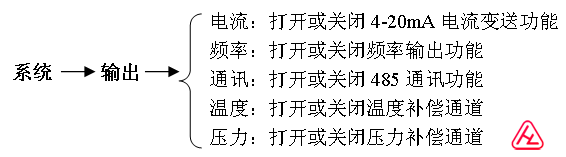

（1）智能涡街流量计系统菜单相关项说明

对于4-20mA输出型号的仪表，4-20mA电流变送功能和频率输出功能不能同时使用。  若需要4-20mA电流变送功能，则必须置频率选项为关状态。

对于电池供电型号的仪表，为了节省功耗，必须置频率和电流选项为关状态。若需要频率输出功能，则可置频率选项为开状态。

温度选项若为开状态，则对于选择了有温度补偿的模式，系统将接收温度传感器的信号，进行动态温度补偿；若该选项为关状态，则对于选择了有温度补偿的模式，系统将按参数菜单中工作温度选项设置的参数，进行静态温度补偿。

压力选项若为开状态，则对于选择了有压力补偿的模式，系统将接收压力传感器的信号，进行动态压力补偿；若该选项为关状态，则对于选择了有压力补偿的模式，系统将按参数菜单中工作压力选项设置的参数，进行静态压力补偿。

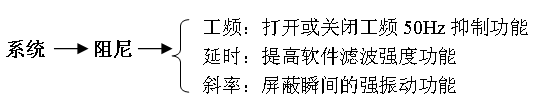

工频选项若为开状态，则启动软件斩波功能，对50Hz工频信号将起到抑制功能。

延时选项包含四级强度，由1到4软件滤波强度依次增加。提高滤波强度，对于脉动流或流量变化较大的情况，具有抑制作用。

斜率选项主要用来屏蔽空管时的低频振动，建议设置范围为15-35

   数值设置的越小，抑制功能越强。注意该项不能设置为0。

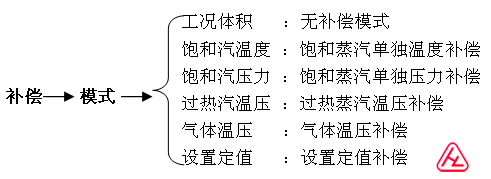

（2）智能涡街流量计补偿菜单相关项说明

工况体积选项：选择此项为无补偿模式，但不影响温度压力显示，温度压力显示内容由系统→ 输出选项中的温度或压力项的内容决定。

饱和汽温度、饱和汽压力、过热汽温压选项：选择该几项中的内容，将按IF97公式对蒸汽进行相应补偿。

设置定值选项：该选项对选择的介质进行定值补偿，相关参数在参数菜单的工作密度及标况密度选项中设置。具体如下：

液体、蒸汽：

若为质量单位t或Kg，则按工作密度选项中的内容进行补偿。

气体：

若为标况单位Nm3或NL，则按工作密度和标况密度的内容进行补偿，若为质量单位t或Kg，则按工作密度的内容进行补偿。

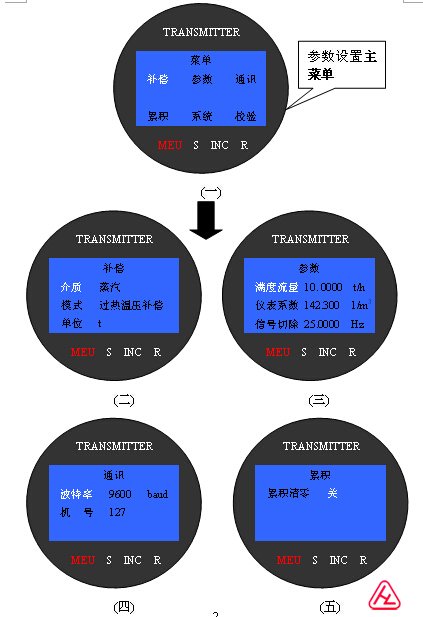

3、智能涡街流量计参数设置操作举例说明

（1）智能涡街流量计累积清零操作步骤

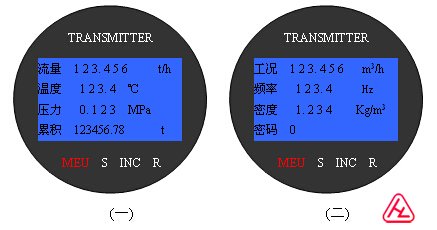

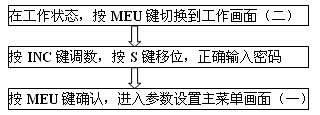

如果当前显示画面为主菜单状态，则无需进行步骤一，

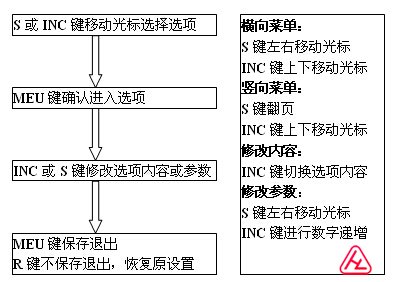

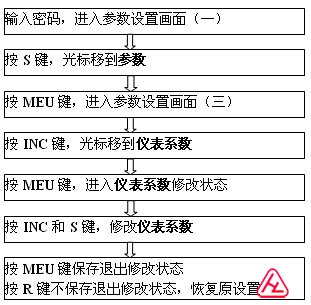

其它参数设置相同。

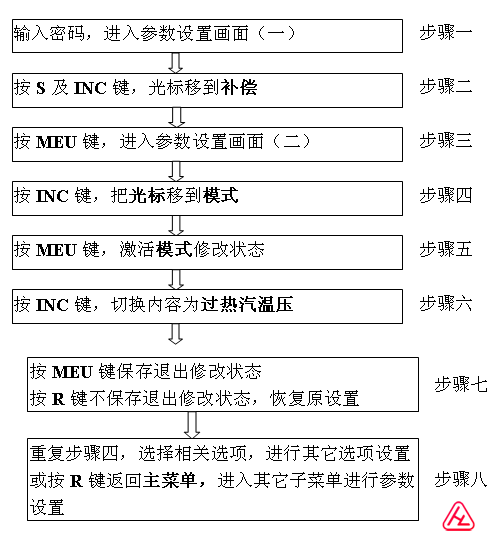

（2）智能涡街流量计补偿菜单操作步骤，本例修改模式为过热汽温压补偿

 其它内容切换类型的参数项设置与补偿菜单设置类似

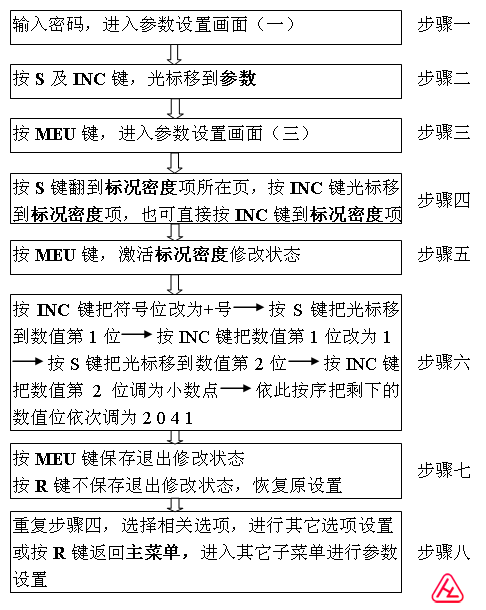

（3）智能涡街流量计参数菜单操作步骤，本例修改标况密度数值为1.2041

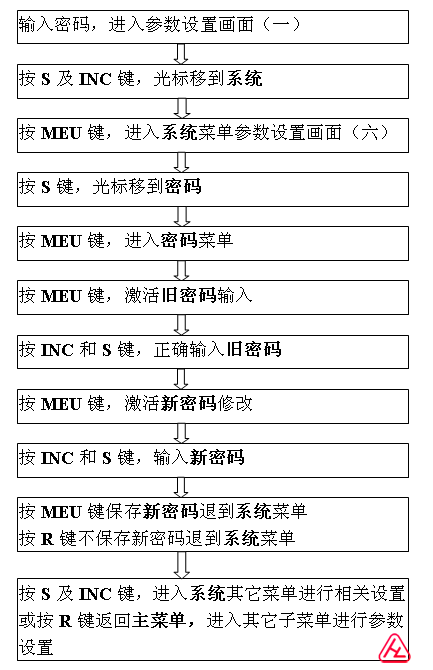

（4）智能涡街流量计密码修改操作步骤

密码设定为最多四位密码，多位密码首位不能为0
