罗茨流量计安装手册

罗茨流量计安装手册

1、罗茨流量计安装前
■ 安装流量计的现场符合GB3836.15-2008《爆炸性气体环境用电设备第15部分:危险场所   电气安装（煤矿除外）》标准的相关规定；
■ 安装流量计的环境应无强磁干扰，无机械震动自己热辐射的影响；并需留有一定的操作空间，用于流量计的拆卸和维护；
■ 在管道施工时，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸、扭曲而导致断裂；
■ 安装前应清扫管道，取出所有堆积焊渣、铁锈及其他的碎屑后方能安装流量计；避免焊渣杂志进入流   量计中。造成流量计卡死或损坏内部零件。

2、罗茨流量计安装时
■ 应撕开流量计进出口的封口纸，并用气吹动进口气，当仪显示屏正常显示是否可安装；
■ 流量计垂直安装（如需水平安装请订货时说明）流体流动方向应与壳体上标识的箭头方

   向一致，在流量计的上游应保证有2DN的直管段；
■ 流量计安装时要保证流量计的主轴处于水平位置，气体流向应为由上而下；
■ 安装过程中，应确保管道与流量计入口和出口的连接同轴，以防止密封垫片、垫圈凸入管道内，否则会扰乱气体的流量。影响流量计的正常计量；
■ 安装时，若管道法兰螺栓孔与仪表的法兰螺栓孔有错位，不要强行拧紧，以免壳体断裂；

■ 在紧固管道螺栓时，应尽量确保从各个方向同时紧固，避免因单单方向用力过大而产生内应力，导致产品的变形或损坏；
■ 流量计安装完毕后，从注油口中注入润滑油（专用精密仪表油）至油窗中线（注意不能多加），使用过程中定期或不定期检查，确保润滑油的充足及洁净程度。在使用中若发现润

滑油发黑或油位高于油窗中线，则说明润滑油变质或有杂质，此时应更换新润滑油。若油

位低于油窗中心线3mm,则说明润滑油损耗，需补充至油窗中线。加注润滑油时，必须关

闭流量计前后阀门，将流量计内气体排空后，再加注润滑油；
■ 当流量计安装安装在室外时，上面应有遮盖物，以防雨水浸入或烈日暴晒影响流量计的正常使用寿命；

■ 为了不影响流量计正常输送，建议按图安装旁通管道在正常使用时必须关闭旁通阀门。

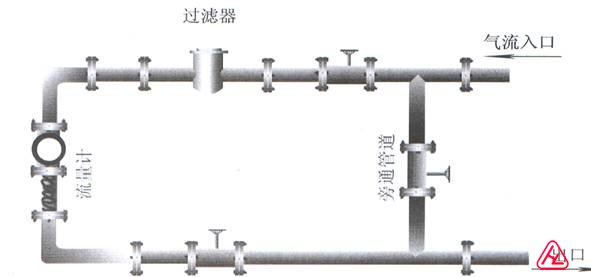

3、罗茨流量计安装方式
见下图



4、罗茨流量计密封性试验
■ 安装完毕后，应尽量进行密封式试验，见到管道各连接处是否漏气，并确保试验介质的压力不得超过流量计内部压力传感器的最高承受压力（标牌上的最大压力值）；
■ 在进行密封性试验时，应当缓慢开启流量计上游的阀门，等流量计内部介质压力达到管道介质压力后，方可缓慢开启流量计下游的阀门，从而确保流量计不会因为瞬时气流冲击而

导致腰轮扭曲变形而卡死，检漏时可采用测漏仪或涂肥皂水的方法，检漏的部位应涉及到

流量计的各连接处。
