天然气流量计远程抄表集中控制

一、系统概述

天然气流量计计量间用于计量用户的用气量，以此作为收费的依据。传统的人工抄表方式由于天然气计量间地域分布较广，每次统计单位的用气量需要耗费大量人力及物质等自资源，工人工作效率低，同时公司领导及相关部门无法及时，动态地了解各用户的天然气使用情况，阻碍了公司输差等管理水品的进一步提供。实施天然气计量间远程监测及管理系统，可进一步提高天然气集输公司安全管理水品及计量、输差管理水平，提高资源利用率、提高员工工作效率、降低生产运行成本。

二、系统组成

1、本系统主要由以下几部分组成：

u 监控中心：（计算机、天然气计量监测管理系统软件）

u 通信网络:（基于移动或者电信的通信网络平台）

u GPRS/CDMA  RTU或BTU：（采集现场流量计、压力信号，通过GPRS/CDMA网络传输到监控中心，现场无电时选用BTU产品，当现场有电时选用RTU产品）

u 测量仪表：（天然气流量计、压力变送器、温度传感器、燃气调节阀）

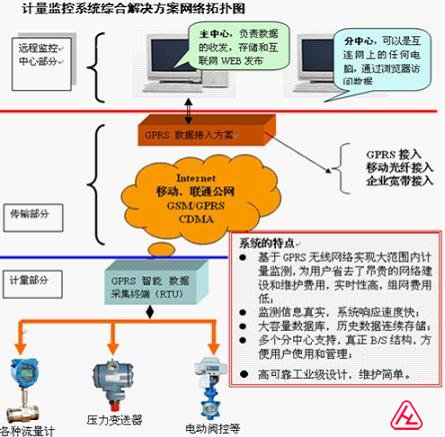

2、系统结构图：

三、硬件功能

    1、 GPRS/CDMA RTU基本功能及特点：

◎ 配备多种接口资源，包括模拟信号采集、开关量输入、输出，脉冲信号输入等；

◎ RS232/RS485方式的用户数据接口，可接入PLC等各种设备；

◎ 一体化，提高了系统可靠性，降低了成本；

◎ 采用工业级超低功耗高性能的嵌入式处理器；

◎ 内设工业时钟，精确计时；

◎ 自动定时上报和事件触发上报功能；

◎ 内置大容量FLASH存储器，数据自动记录，支持历史数据检索；

◎ 通讯协议完善，组态软件支持，用户免开发；

◎ 板载GSM/GPRS/CDMA传输模块，方便用户选择GSM、GPRS或CDMA组网方式；

◎ 提供用户设置软件，开放式接口，方便与组太软件及其它软件连接；

◎ 工业级设计，稳定可靠，坚固耐用；

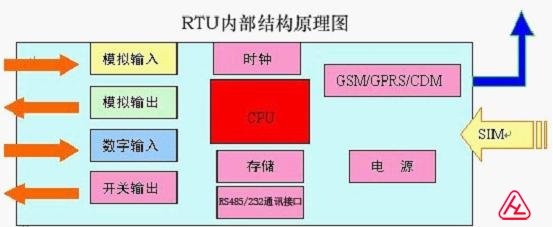

2、 GPRS/CDMA RTU内部结构：

四、软件功能

（1）、强大的数据库支持和存储能力：

系统支持SQL Server和其他可以通过ODBC接口进行访问的数据库系统，其中对于Sybase数据库服务器，可以选用UNIX或Windows 2003操作系统。客户端可以使用Open Client和ODBC两种接口。

数据库服务器：存放系统所有的数据(包括：运行数据、配置信息、告警信息、安全及操作员权限信息、操作维护记录等)，它只是被动地响应来自其他业务台的请求，进行访问。具有文件存档功能，存档的文件能在硬盘上保存一年，然后倒入其他存储介质保存；

（2）、多种数据查询和报表功能：

提供了很多满足用户需要的报表，设备分类告警统计报表、告警分类统计报表、端局告警对比报表、运行状态统计报表、某时刻设备运行状态查询报表、及监控量历史曲线报表等；

（3）、数据采集和信息查询功能：

该项功能是整个系统的核心功能之一，因为它直接决定着监测中心是否能够实时准确地掌握用户计量点的实时用量。实现该功能的基础是高精度的计量表和基于GPRS网络的实时在线传输；

（4）、计量数据遥测功能：

数据上报体制采用自报和遥测相结合的体制。即以自动上报为主，用户也可以在有权的情况下对任何一个或多个计量点主动遥测；

（5）、查看在线监测点：

在查看在线中可以看到所有在线的监测点，用户可对所有在线监测点进行监测；

（6）、查看实时信息:  在实时信息查询中，用户可以查询最新的数据；

（7）、用户查询：在用户查询中可以查询系统中所有的单位信息；

（8）、操作人员查询: 在操作人员查询中，可以查询系统中所有操作人员；

（9）、历史数据查询: 在历史数据查询中，可以查询系统中的历史数据；

（10）、天然气用量查询和报表生成: 可以查询日、月、年的任何单位的用量信息；

（11）、单位用水分析: 在单位分析中可以查询某一单位日、月、年的曲线；

（12）、各监测点分析: 在各监测点分析中可以查询某一监测点日、月、年的曲线；

（13）、大型SQL数据库：支持多用户和海量数据；

（14）、信息发布与上报：采用网站发布的方式，其他分中心没有费用，方便用户使用和管理；

（15）、系统的设定和安全保证功能：

系统设定:  在系统设定中对系统的相关参数进行设置；

权限管理:  在权限管理中，可以对系统的操作用户进行权限管理。具有防止非本系统人员入侵本系统，不同级别的用户具有不同权限的操做权限；

（16）、系统其他功能：

在线帮助：提供在线帮助功能,方便用户查找各项功能的操作使用方法；

操作日志功能：操作员对于系统的重要操作,要保留操作日志；

在线地图：在线地图显示当地的地理信息；

远程维护功能：远端设备具备远程维护功能，方便用户安装调试和后期系统维护。

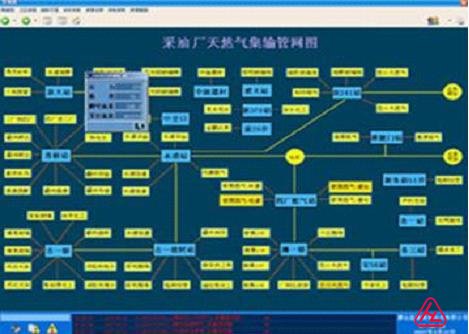

远程天然气计量监控系统界面如下：

五、系统特点

u 基于GPRS或CDMA无线网络实现大范围内管线运行状态监测，为用户省去了昂贵的网络建设和维护费用，实时性高，组网费用低；

u 监测信息丰富真实，系统响应速度快；

u 大容量数据库，历史数据存储没有后顾之忧；

u 多个分中心支持，GPRS接入，方便用户管理；

u 高可靠工业级设计，维护简单；

u 经济效益、社会效益显著,运行成本低廉；

u 系统扩展性：系统应具备强大的扩展功能，可随时增加用户，硬拷贝功能、报表打印功能、计算工具功能。

六、应用领域

   天然气计量远程监测、天然气管线调度监控、管线泄露定位调度
