限流孔板流量计

  • 产品编号:
  • 规格型号:
  • 产品品牌:海联仪表
  • 计量单位:
  • 上架日期:2014-08-10 09:31
  • 浏览次数:
  • 适用于:

分享到:
商品介绍

限流孔板流量计概述
    限流孔板为一同心锐孔板,用于限制流体的流量或降低流体的压力。流体通过孔板就会产生压力降,通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值,即超过临界压力降时,不论出口压力如何降低,流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。
    限流孔板作为节流元件,由于具有结构简单、易加工、制造成本低、安装方便等优点,在满足工艺要求的前提下,使用限流孔板代替调节阀来限定流量或降低压力,将会大大地降低投资和操作维修费用,因此在国外已被广泛地应用于工艺装置,对装置的安全运行起着重要的作用。
限流孔板流量计使用范围:
    1、管道通径:DN10~DN1000(mm)
    2、工作压力:0.6~32.0(MPa)
    3、孔径比:0.05≤β≤0.70
    BYM—XL限流孔板可用于限制流体的流量或降低流体的压力。限流孔板是按HG/T20570 -1995进行设计制造,按JJG640-94进行检定。无需实流标定。适用于:
    (1)工艺物料需要降压且精度要求不高。
    (2)在管道中阀门上、下游需要有较大压降时,为减少流体对阀门的冲蚀,当经孔板节流不会产生气相时,可在阀门上游串联孔板。
    (3)流体需要小流量且连续流通的地方,如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。
    (4)需要降压以减少噪声或磨损的地方,如放空系统
限流孔板流量计结构形式
    限流孔板按孔板上开孔数分为单孔板和多孔板;按板数可分为单级和多级。

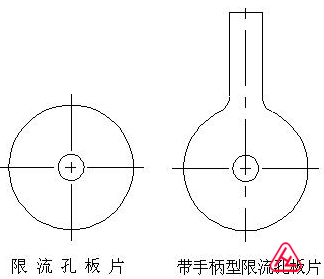

限流孔板流量计结构图如下:
\
