天然气流量计

  • 产品编号:CQ00101L
  • 规格型号:HLUX,HLWQ,HLUGB
  • 产品品牌:海联仪表
  • 计量单位:
  • 上架日期:2014-08-10 10:48
  • 浏览次数:
  • 适用于:

分享到:
商品介绍

常用的天然气流量计
1.天然气旋进旋涡流量计:适用于工厂内部计量成本核算,自动化控制等
管径:DN20-200mm,温度范围:-20-80度,压力范围:0-4mpa,表体材质:铸铝合金,304不锈钢,主要适用于:天然气

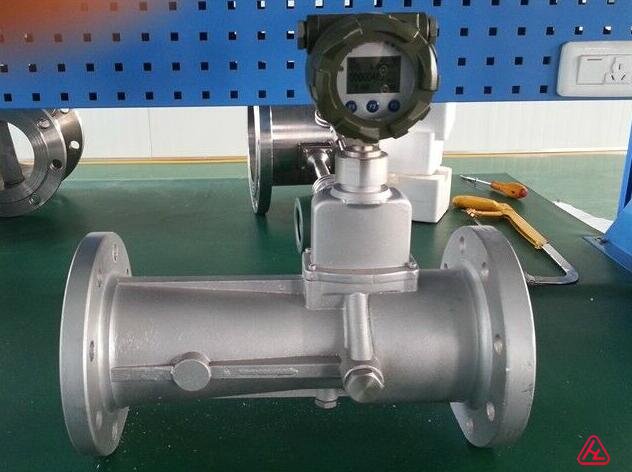

天然气旋进旋涡流量计
下表给出的流量为工况流量
型号规格 口径 流量范围 仪表系数 压力等级 准确度 备注
(mm) (m³/h) (m³)-1 (Mpa) (级)
HLUX-20 20 1.2-15 -   1.5 PN≤1.6MPa为铝合金外壳;
PN≤4.0MPa为铸钢或不锈钢外壳;
PN>4.0MPa为特殊规格;
请在订货时注明
HLUX-25 25 2.5-30 240000
HLUX-32 32 4.5-60 90000 1.6;
HLUX-40 40 8-100 -
HLUX-50 50 10-150 24000 2.5;
HLUX-80 80 28-400 4800
HLUX-100 100 50-800 2800 4.0;
HLUX-150 150 150-2250 680
HLUX-200 200 360-3600 210

------------------------------------------------------------------------------

2.天然气气体涡轮流量计:适用于贸易结算,工厂内部计量成本核算,自动化控制等
管径:DN25-400mm,温度范围:-20-80度,压力范围:0-4mpa,表体材质:304不锈钢,碳钢,主要适用于:天然气

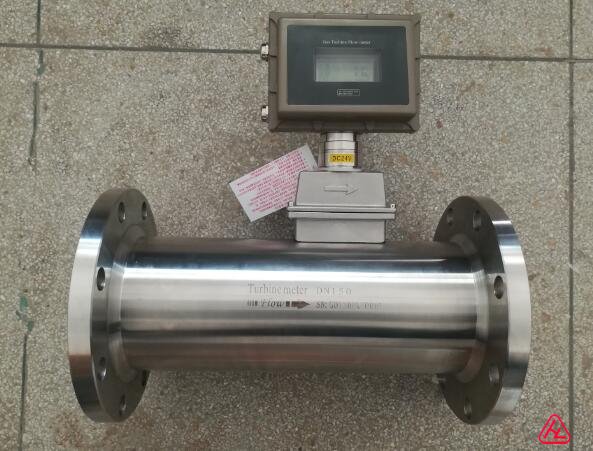

气体涡轮流量计
下表给出的流量为工况流量

通径 型号 标准量程 扩展量程 常规耐压 特制高压 安装方式
(mm) (m3/h) (m3/h) (mpa) (mpa)
DN25 HLWQ-25 S 2.5-25 W 4-40 1.6 2.5,4.0 法兰(螺纹)
DN40 HLWQ-40 S 5-50 W 6-60 1.6 2.5,4.0 法兰(螺纹)
DN50 HLWQ-50 S1 6-65 W1 5-70 1.6 2.5,4.0 法兰
S2 10-100 W2 8-100
DN65 HLWQ-65 S 15-200 W 10-200 1.6 2.5,4.0 法兰
DN80 HLWQ-80 S1 13-250 W 10-160 1.6 2.5,4.0 法兰
S2 20-400
DN100 HLWQ-100 S1 20-400 W 13-250 1.6 2.5 法兰
S2 32-650
DN125 HLWQ-125 S 25-700 W 20-800 1.6 2.5 法兰
DN150 HLWQ-150 S1 32-650 W 80-1600 1.6 2.5 法兰
S2 50-1000
DN200 HLWQ-200 S1 80-1600 W 50-1000 1.6 ——— 法兰
S2 130-2500
DN250 HLWQ-250 S1 130-2500 W 80-1600 1.6 ——— 法兰
S2 200-4000
DN300 HLWQ-300 S 200-4000 W1 130-2500 1.6 ——— 法兰
W2 320-6500
DN350 HLWQ-350 S 400-8000   1.6 ——— 碳钢法兰
DN400 HLWQ-400 S 650-13000   1.6 ——— 碳钢法兰
------------------------------------------------------------------------------


3.天然气涡街流量计:适用于一般计量,自动化控制等
管径:DN15-300mm(更大的可以做插入式),温度范围:-20-320度,压力范围:0-4mpa,表体材质:304不锈钢,主要适用于:大流量天然气管道

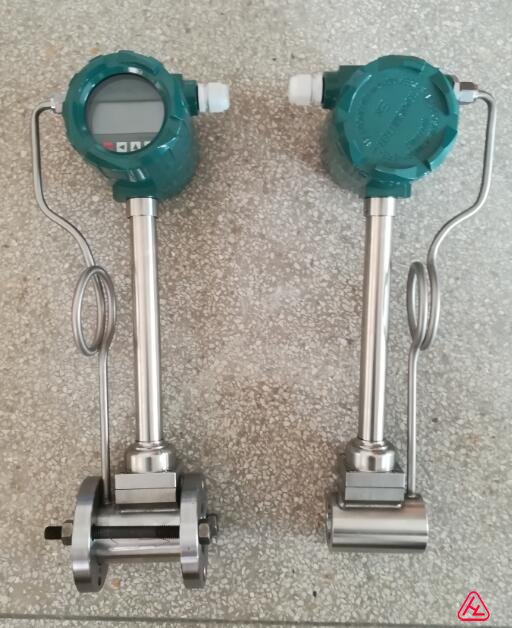

涡街流量计
下表给出的流量为工况流量

口径 气体 仪表系数
(mm) 测量范围 输出频率 切除 K(脉冲数/m3)
(m3/h) F范围(Hz)
15 3-12 280-1200 100 357058
20 6-30 230-1100 80 144660
25 9-55 200-1200 70 72100
32 12-120 120-1200 60 31196
40 20-200 100-1000 50 18203
50 30-300 80-800 40 9210
65 50-500 60-600 30 4356
80 80-800 50-500 25 2280
100 120-1200 40-400 20 1169
125 200-2000 35-350 20 623
150 300-3000 30-300 15 342.5
200 500-5000 20-200 10 143.2
250 800-8000 16-160 5 73.6
300 1100-11000 13-130 5 43.2
(300) 1560-15600 85-880 45 189.7
(400) 2750-27000 85-880 45 106
(500) 4300-43000 85-880 45 67.49
(600) 6100-61000 85-880 45 46.5
(800) 1.1-11 85-880 45 26.38
(1000) 1.7-17 85-880 45 16.78

------------------------------------------------------------------------------
