线性孔板流量计原理
时间:2016-11-03 08:48来源:专业文章 作者:孔板流量计 点击:次
线性 孔板流量计 又称弹性加载可查面积可变压头孔板,如图4.14所示。其孔隙面积随流量大小而自动变化,曲面圆锥形塞子在差压和弹簧力的作用下来回移动,孔隙的变化使输出信号(差压或位移)与流量成线性关系,并极大地扩大范围度。 图4.14线性孔板(CIIFLO型
线性孔板流量计 又称弹性加载可查面积可变压头孔板,如图4.14所示。其孔隙面积随流量大小而自动变化,曲面圆锥形塞子在差压和弹簧力的作用下来回移动,孔隙的变化使输出信号(差压或位移)与流量成线性关系,并极大地扩大范围度。

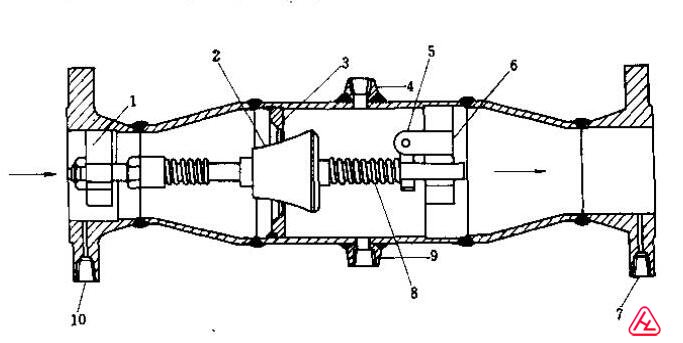

图4.14线性孔板(CIIFLO型节流装置)
1-稳定装置:2-缩锤形活塞;3-固定孔板;4-排气孔;5-标定和锁定蜗杆装置:6-轴支撑;7-低压测差压检出接头;8-高张力精密弹簧;9-排水孔:IO-高匿侧差压检出接头
