智能电磁流量计空管状态的信号等效模型研究

时间:2017-09-20 21:00来源:专业文章 作者:智能电磁流量计 点击:
由智能电磁流量计(两电极)传感器与信号扩大器组成如图 1 所示信号丈量联系。其间 S1 , S2 分别为两个电极,其等效原理如图 2 ,所示 电路为对称结构,图中 e1 和 Z1 分别是传感器的流量信号和对应的流体阻抗, Z0 为扩大器的输入阻抗 在通常状况下,传感

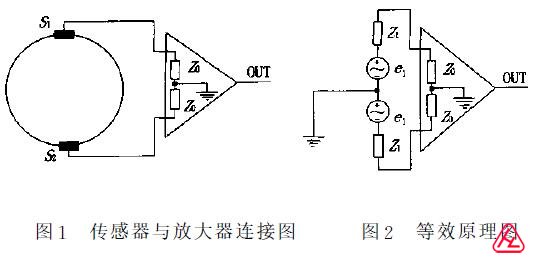

智能电磁流量计(两电极)传感器与信号扩大器组成如图1所示信号丈量联系。其间S1S2分别为两个电极,其等效原理如图2,所示电路为对称结构,图中e1Z1分别是传感器的流量信号和对应的流体阻抗,Z0为扩大器的输入阻抗



电磁流量计点击原理图

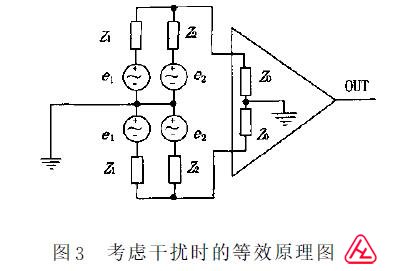

在通常状况下,传感器体系和信号扩大部分不能做到彻底屏蔽,这样智能电磁流量计价格电极的输出信号中除了流量信号外还将叠加由空间电磁场构成的搅扰。图3是考虑搅扰时的等效原理图,其间e1Z1Z0.的含义与图2所示相同,e2为空间电场在电极上发生感应电势的搅扰,Z2为搅扰e2的等效内阻阻抗。



电磁流量计抗干扰电路图


在传感器满管状况下,应有 Z0>>Z1Z0>>Z2 。对应流量信号e1和搅扰e2在扩大器构成输入信号Vm

 电磁流量计
对于工频电网发生的空间搅扰电磁场来说,搅扰源可等效为近场的感应电场搅扰,可视为一个高阻抗搅扰,因而在满管状况下有Z2>>Z1



电磁流量计
智能电磁流量计考虑空管时e1=0空管状态下Z1Z2可视为等量大阻抗。Vm可简化为:



电磁流量计
根据上述模型剖析,进行了相应的空管试验



(流量计:压缩空气流量计)
